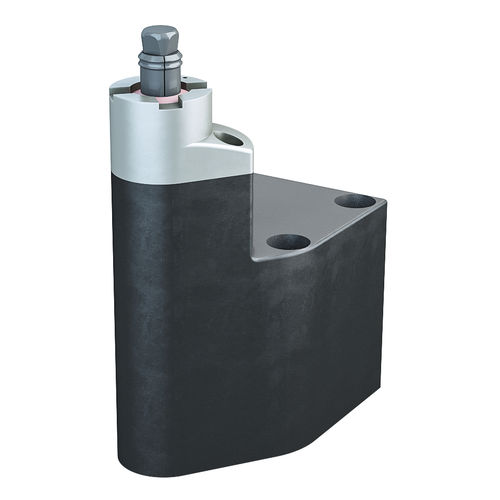

Зажимное приспособление для расточки B1.486

с гидравлическим приводомдвойного действиякомпактный

- Пневматическая проверка седла и контроль зажатия - отверстия Ø 8 - 12 мм - двойного действия, макс. рабочее давление 80 и 120 бар Расточной зажим с гидравлическим приводом особенно подходит для зажима заготовок с гладкими отверстиями в опорной поверхности диаметром от 8 до 12 мм. Заготовка устанавливается непосредственно на закаленные опоры струбцины и не деформируется во время зажима. Поскольку зажим осуществляется внутри отверстия, остальные поверхности свободны для обработки с 5 сторон. Гидравлический цилиндр двойного действия приводит в действие стяжной болт, эксцентрично расположенный на краю корпуса, в котором надежно закреплен зажимной болт. Этот конический зажимной болт расширяет закаленную зажимную втулку так, что ее острия входят в поверхность отверстия в заготовке с плотной посадкой (см. "Принцип зажима"). Зажимной болт и зажимную втулку можно быстро заменить после ослабления опоры заготовки. Зажим отверстия может оставаться на приспособлении, и гидравлическое масло не вытекает. Все функции можно контролировать пневматически. Использование соединения для защиты от положительного давления воздуха предотвращает попадание жидкостей и стружки в зажимную втулку.
