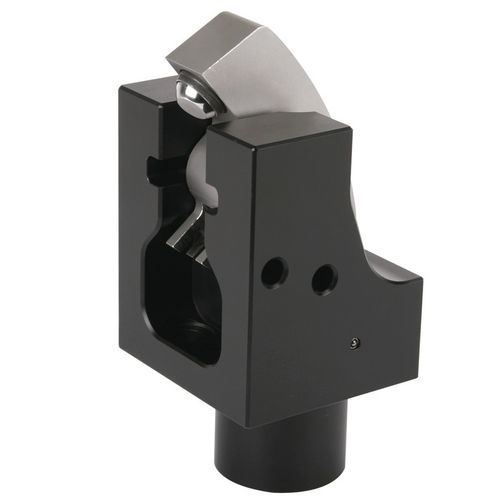

Поворотный зажимное приспособление B1.8242

гидравлическийдля обрабатываемых деталейдвойного действия

компактное исполнение с дополнительным контролем положения двойное действие, макс. рабочее давление 350 бар В случае скользящего поворотного зажима поршневое усилие отклоняется зажимным рычагом на 180° и используется в качестве зажимного усилия практически без потери эффективности. Кинематика скользящего поворотного зажима позволяет отодвигать зажимной рычаг при разжатии для беспрепятственного ввода заготовок. Положение зажимного рычага можно контролировать с помощью индуктивных бесконтактных датчиков или пневматических струй. Поворотный скользящий зажим может устанавливаться погруженным до поверхности фланца в отверстие корпуса крепежа или через промежуточные пластины, которые поставляются в качестве аксессуара. Для обоих решений существует возможность подачи гидравлического масла не только через фитинговое соединение, но и через просверленные каналы в корпусе приспособления.
