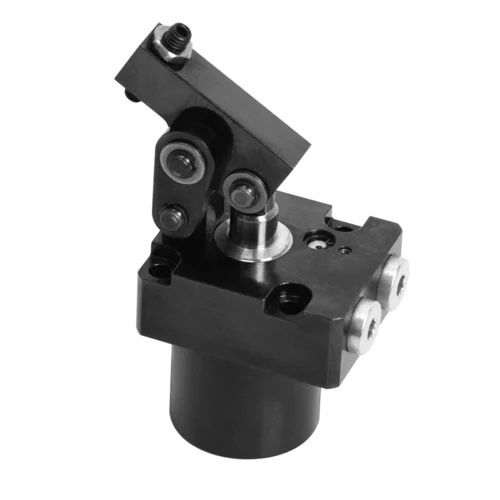

Гидравлический зажим двойного действия B1.8268

Петлевые хомуты 70 бар Преимущества Высокое усилие зажима в диапазоне низких давлений Очень короткое время зажима (не менее 0,5 с) Дроссельный клапан в стандартной комплектации, легко регулируемый сверху Компактная конструкция частично рецессибируемая Рычажный подшипник скольжения с резьбовым соединением 3 направления зажима на выбор Возможность зажима без боковых нагрузок Зажимной рычаг может поворачиваться в небольшие углубления Длинный зажимной рычаг, адаптируемый к контуру заготовки ● Стеклоочиститель FKM защищен металлическим краем стеклоочистителя Контроль положения доступен в качестве аксессуара Монтажная позиция: любая Гидравлические петлевые зажимы используются для зажима заготовок, когда необходимо сохранить в зоне зажима свободное место для неограниченной загрузки и разгрузки заготовок. В качестве зажимной поверхности достаточно углубления в заготовке немного шире, чем зажимной рычаг. Специальная кинематика позволяет осуществлять зажим без боковых нагрузок на заготовки, которые очень чувствительны к деформации. Эта серия с рабочим давлением 70 бар предназначена для прямого подключения к гидравлической системе низкого давления станков. В сочетании с опциональными пневматическими или электрическими контрольными петлями особенно подходят для петлевых зажимов: - Автоматические производственные системы с очень коротким временем цикла - Зажимные приспособления с загрузкой заготовки при помощи систем перемещения - Трансферные линии - Испытательные системы для двигателей, редукторов и осей - Монтажные линии - Специальные станки с дроссельной заслонкой металлический край стеклоочистителя и дополнительный контроль положения двойное действие макс. рабочее давление 70 бар макс. усилие зажима: 2,6 - 12,1 кН макс. усилие зажима: 2,1 - 4,1 мм Объем потока: 16 - 150 см³/с
