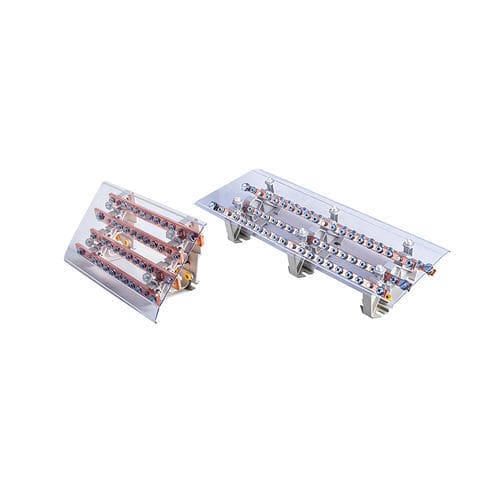

Распределитель мощности DDB-4C400 series

защищенныйна DIN-рейке

Описание
Ступенчатый четырехполюсный распределитель 400 A, доступен в вариантах с 10 или 16 выводами, разработан для распределения энергии в мощных трехфазных системах с нейтралью. Ступенчатая архитектура упрощает организацию подключений и доступ к клеммам.

Электрические характеристики

• Номинальный ток : 400 A
• Номинальное напряжение : 690 V AC
• Количество полюсов : 4
• Импульсная стойкость (Uimp) : 8 kV
• Пиковый короткозамкнутый ток (Ipk) : DDB-410C400 – 30 kA
  DDB-416C400 – 40 kA
• Количество и тип подключений на шину : DDB-410C400 – 10 подключений : 1 x M8 / 9 x M6
  DDB-416C400 – 16 подключений : 1 x M8 / 15 x M6

Физические характеристики

• Блок проводника : медь высокой проводимости
• Корпус : PA66 UL94-V0
• Крышка : съемная защита
• Крепление : DIN-рейка или накладной монтаж
• Поставка : поставляется в собранном виде
• Габаритные размеры (L x H x D) : DDB-410C400 – 280 x 150 x 116 mm
  DDB-416C400 – 420 x 150 x 116 mm
• Размеры шин : DDB-410C400 – 25 x 6 x 248 mm
  DDB-416C400 – 25 x 6 x 384 mm

Функциональные особенности
Ступенчатые четырехполюсные распределители 400 A предназначены для распределения энергии в мощных трехфазных системах с нейтралью. Ступенчатая компоновка обеспечивает четкое и структурированное прокладывание кабелей, упрощая монтаж и доступ к клеммам. Подключение через вилочные клеммы обеспечивает гибкие варианты подключения и устраняет ограничения, связанные с сечением проводников.

Применения
Подходят для промышленных и коммерческих сред с высокими требованиями по мощности: главные щиты, распределительные щиты, установки с несколькими ответвлениями. Ступенчатая конструкция обеспечивает оптимальную интеграцию в сложные системы.

Рекомендации по эксплуатации

• Используйте подходящие вилочные клеммы для надежного и безопасного подключения.
• Соблюдайте рекомендованные моменты затяжки для обеспечения оптимальной проводимости.
• Отключайте питание перед проведением работ.
• Организуйте прокладку кабелей, используя ступенчатую структуру для облегчения доступа и обслуживания.
• Регулярно проверяйте затяжку соединений и состояние компонентов.
• Не превышайте значения Ipk и Uimp для обеспечения безопасности и срока службы.

Варианты и коды заказа
Код заказа | Тип полюса | Номинальный ток | Количество выходов | Наличие
DDB-410C400 | Ступенчатый четырехполюсный | 400 A | 10 | в наличии
DDB-416C400 | Ступенчатый четырехполюсный | 400 A | 16 | в наличии

Характеристики / технические спецификации

• Артикул модели: DDB-4C400 (варианты DDB-410C400 и DDB-416C400)
• Номинальный ток: 400 A
• Номинальное напряжение: 690 V AC
• Полюсов: 4
• Uimp: 8 kV
• Пиковый короткозамкнутый ток: 30 kA (DDB-410C400) / 40 kA (DDB-416C400)
• Подключения на шину: DDB-410C400 – 1 x M8 / 9 x M6 ; DDB-416C400 – 1 x M8 / 15 x M6
• Материал проводника: медь высокой проводимости
• Корпус: PA66 UL94-V0
• Защита: съемная крышка
• Крепление: DIN-рейка или накладной монтаж
• Поставка: в собранном виде
• Габариты (L x H x D): 280 x 150 x 116 mm (10 выходов); 420 x 150 x 116 mm (16 выходов)
• Размеры шин: 25 x 6 x 248 mm (10 подключений); 25 x 6 x 384 mm (16 подключений)
