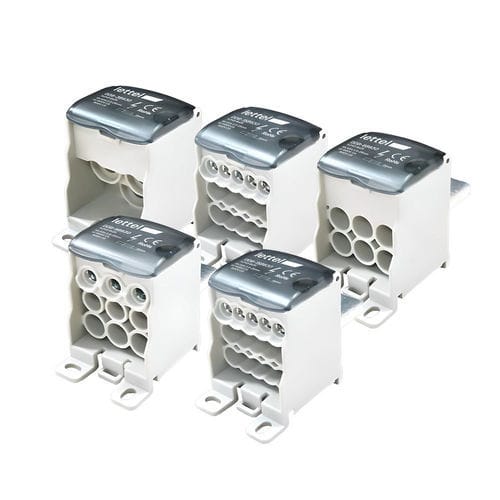

Распределитель мощности DDB-XB630 series

IP20на DIN-рейке

Обзор
Однополюсные распределители 630 A с 3–15 выходами для подключения к автоматическому выключателю. Предназначены для централизации высокомощного питания и его распределения на несколько ответвлений, подходят для промышленных и коммерческих распределительных щитов и шкафов с высокой плотностью выходов.

Электрические

• Номинальный ток: 630 A
• Изоляционное напряжение: 1000 V
• Устойчивость к короткому замыканию: Ipk 51 kA / Icw 24,5 kA
• Доступные конфигурации:
  • 3 выхода – 50 mm²
  • 5 выходов – 35 mm²
  • 6 выходов – 25 mm²
  • Комбинация: 3 выхода – 25 mm² и 6 выходов – 16 mm²
  • 15 выходов – 10 mm²

Механические

• Проводник: лужёная медь высокой проводимости
• Корпус: термопластик UL94‑V0
• Цвет: серый RAL7035
• Крепление: DIN‑рейка или прямое крепление на пластину
• Степень защиты: IP20
• Идентификация: предусмотрено место для цветной маркировки для идентификации распределяемого проводника
• Подключение: прямое подключение на выход автоматического выключателя

Функции и области применения

• Функция: централизует высокомощное питание и распределяет его на несколько выходов, упрощая проводку и уменьшая количество промежуточных соединений
• Применение: промышленные и коммерческие установки, требующие значительной мощности распределения; распределительные щиты и шкафы с высокой плотностью ответвлений

Рекомендации по эксплуатации

• Проверяйте соответствие сечений кабеля каждому клеммнику
• Соблюдайте моменты затяжки для обеспечения надёжного и безопасного соединения
• Чётко маркируйте каждый выход с помощью предусмотренных зон маркировки
• Выбирайте конфигурацию в соответствии с требуемой мощностью и количеством выходов
• Проводите регулярные проверки для предотвращения ослабления или перегрева

Модификации / коды заказа
Код заказа | Первичный ток | Количество выходов | Наличие
DDB-3B630 | 630A | 3 | в наличии
DDB-5B630 | 630A | 5 | в наличии
DDB-6B630 | 630A | 6 | в наличии
DDB-9B630 | 630A | 9 | в наличии
DDB-15B630 | 630A | 15 | в наличии

Характеристики / технические спецификации

• Номинальный ток: 630 A
• Изоляционное напряжение: 1000 V
• Устойчивость к короткому замыканию: Ipk 51 kA / Icw 24,5 kA
• Конфигурации: 3, 5, 6, 9 или 15 выходов с соответствующими сечениями (50 mm², 35 mm², 25 mm², 16 mm², 10 mm² в зависимости от модели)
• Проводник: лужёная медь высокой проводимости
• Корпус: термопластик UL94‑V0
• Цвет: серый RAL7035
• Крепление: DIN‑рейка или прямое крепление на пластину
• Степень защиты: IP20
• Подключение: прямое подключение на выход автоматического выключателя
• Идентификация: место для цветной маркировки
