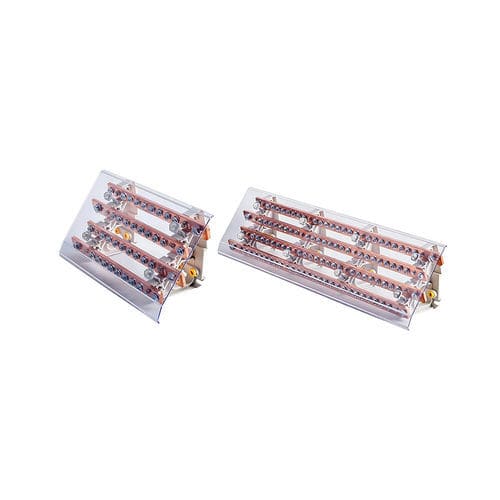

Распределитель мощности DDB-4C250 series

защищенныйна DIN-рейке

Описание
Ступенчатые четырехполюсные распределители 250A 690V с высокопроводящими медными проводниками, доступны с 11 или 27 подключениями, подключение с помощью наконечников, изолирующий корпус PA66 UL94-V0, монтаж на DIN-рейку или накладной монтаж. Изделие поставляется в собранном виде.

Электрические характеристики

• Номинальный ток: 250 A
• Номинальное напряжение: 690 V AC
• Число полюсов: 4 (четырехполюсный)
• Устойчивость к импульсному напряжению (Uimp): 8 kV
• Пиковый ток короткого замыкания (IPK): 30 kA (DDB-410C250); 40 kA (DDB-426C250)
• Количество и тип подключений на шине: DDB-410C250: 1 x M8 / 10 x M6; DDB-426C250: 1 x M8 / 26 x M6

Физические характеристики

• Блок проводников: медь высокой проводимости
• Корпус: PA66 UL94-V0
• Крышка: съемная защита
• Крепление: DIN-рейка или накладной монтаж
• Изделие: поставляется в собранном виде
• Габаритные размеры (Д x В x Г): 280 x 170 x 77 мм (DDB-410C250); 630 x 170 x 77 мм (DDB-426C250)
• Размеры шин: 20 x 5 x 248 мм (DDB-410C250); 20 x 5 x 592 мм (DDB-426C250)

Функции

• Распределение энергии для трехфазных установок с нейтралью, требующих большого числа выводов.
• Ступенчатая конструкция оптимизирует доступ к контактам и упрощает прокладку проводки в сложных конфигурациях.
• Подключение вилочными наконечниками обеспечивает гибкость монтажа и исключает ограничения, связанные с сечением кабелей.

Применение
Особенно подходит для мощных промышленных и коммерческих установок: главные распределительные шкафы, щиты с множеством выводов и системы с высокой плотностью подключений, где важны надежность, безопасность и удобство обслуживания.

Рекомендации по эксплуатации

• Используйте подходящие вилочные наконечники для надежного и безопасного подключения.
• Соблюдайте рекомендуемые моменты затяжки для обеспечения оптимальной проводимости.
• Отключайте питание перед любыми работами.
• Организуйте проводку с учетом ступенчатой конструкции для облегчения доступа и обслуживания.
• Регулярно проверяйте затяжку соединений и состояние компонентов.
• Не превышайте значения IPK и Uimp для обеспечения безопасности и срока службы установки.

Варианты и коды заказа
Код заказа ; Конфигурация полюсов ; Первичный ток ; Количество выходов ; Наличие
DDB-410C250 ; Ступенчатый четырехполюсный ; 250A ; 11 ; в наличии
DDB-426C250 ; Ступенчатый четырехполюсный ; 250A ; 27 ; в наличии

Технические характеристики

• Номинальный ток: 250 A
• Номинальное напряжение: 690 V AC
• Число полюсов: 4
• Устойчивость к импульсному напряжению (Uimp): 8 kV
• Пиковый ток КЗ (IPK): 30 kA (DDB-410C250); 40 kA (DDB-426C250)
• Подключения на шину: DDB-410C250 = 1 x M8 / 10 x M6; DDB-426C250 = 1 x M8 / 26 x M6
• Блок проводников: медь высокой проводимости
• Корпус: PA66 UL94-V0
• Крепление: DIN-рейка или накладной монтаж
• Габариты (Д x В x Г): 280 x 170 x 77 мм (DDB-410C250); 630 x 170 x 77 мм (DDB-426C250)
• Размеры шин: 20 x 5 x 248 мм (DDB-410C250); 20 x 5 x 592 мм (DDB-426C250)
