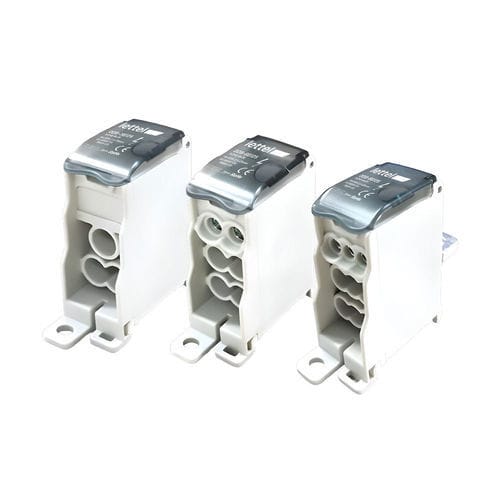

Распределитель мощности DDB-XB125 series

IP20на DIN-рейке

Описание
Однополюсные распределители DDB-XB125 обеспечивают распределение питания от одной точки на несколько выходов. Предназначены для прямого подключения к выходу модульного автоматического выключателя, упрощают прокладку проводки, сокращают время установки и минимизируют промежуточные соединения. Применимы в распределительных щитах для коммерческих и промышленных объектов, требующих нескольких среднеэнергетических ответвлений.

Характеристики

• Электрические:
  • Номинальный ток: 125 A
  • Испытательное напряжение: 1000 V
  • Доступные выходы:
  • 3 выхода – 16 mm²
  • 6 выхода – 10 mm²
  • 9 выхода – 6 mm²
• Физические:
  • Шина/проводник: луженая медь высокой проводимости
  • Корпус: термопластический материал UL94-V0
  • Цвет: база RAL7035
  • Подключение: прямое к выходу модульного автоматического выключателя
  • Монтаж: на DIN-рейку, накладной или на автомат
  • Степень защиты: IP20
  • Форм-фактор: компактная конструкция для распределительных щитов
  • Идентификация: область для цветной маркировки проводника

Функции и рекомендации по применению

• Функция: распределение питания от одной точки на несколько выходов, с возможностью прямого подключения к выходу автоматического выключателя.
• Применение: распределительные щиты и шкафы в коммерческих и промышленных помещениях.
• Рекомендации: выбирать конфигурацию по числу выходов и сечению кабелей; соблюдать номинал 125 A; использовать проводники, соответствующие указанным сечениям; обеспечить корректный момент затяжки; проводить периодические проверки для предотвращения ослабления или перегрева.

Варианты и коды заказа

• DDB-3B125 | 125 A | 3 выхода | instock
• DDB-6B125 | 125 A | 6 выходов | instock
• DDB-9B125 | 125 A | 9 выходов | instock

Документы

• Линейка распределителей (pdf, 5 MB)

Технические характеристики

• Номинальный ток: 125 A
• Испытательное напряжение: 1000 V
• Сечения выходов: 3x16 mm², 6x10 mm², 9x6 mm²
• Проводник: луженая медь высокой проводимости
• Корпус: термопластик UL94-V0
• Степень защиты: IP20
• Монтаж: DIN-рейка, накладной или на автомат
• Цвет: база RAL7035
