Распределитель мощности DDB-2BE125 series

IP20на DIN-рейке

Обзор

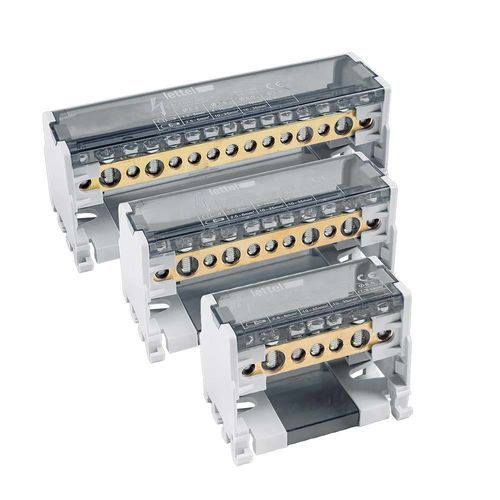

Биполярные распределители 125 A 500 V доступны с 7, 11 или 15 выводами. Монтаж на DIN-рейку или накладной, контактный блок из высокопроводящей меди, степень защиты IP20, соответствует EN 60947-7-1.

Электрические характеристики

• Номинальный ток: 125 A
• Номинальное напряжение: 500 V
• Число полюсов: 2
• Количество соединений по модели и диаметры отверстий:
  • DDB-207BE125 – 7 соединений: 1 x Ø8,5 mm / 5 x Ø5,3 mm / 1 x Ø7,5 mm
  • DDB-211BE125 – 11 соединений: 2 x Ø8,5 mm / 2 x Ø7,5 mm / 7 x Ø5,3 mm
  • DDB-215BE125 – 15 соединений: 2 x Ø8,5 mm / 2 x Ø7,5 mm / 11 x Ø5,3 mm
• Сечения проводов: Для Ø8,5 mm: гибкий + наконечники 10-25 mm² / жесткий 10-35 mm²; Для Ø7,5 mm: гибкий + наконечники 6-16 mm² / жесткий 10-25 mm²; Для Ø5,3 mm: гибкий + наконечники 1,5-6 mm² / жесткий 2,5-6 mm²
• Момент затяжки: 2-3 Nm
• Пиковый ток короткого замыкания (Ipk): 20 kA
• Icw: 4,5 kA

Варианты (артикулы)
Артикул | Первичный ток | Номинальное напряжение (Un) | Количество выходов | Наличие
DDB-207BE125 | 125 A | 500 V | 7 | в наличии
DDB-211BE125 | 125 A | 500 V | 11 | в наличии
DDB-215BE125 | 125 A | 500 V | 15 | в наличии

Конструкция

• Контактный блок: медь высокой проводимости
• Винты: оцинкованная сталь
• Корпус: основание PA66-V0 RAL7035 с съемной серой полупрозрачной крышкой
• Крепление: DIN-рейка или накладной монтаж
• Защита: IP20
• Изоляция: изоляционная пластина между полюсами и на дне корпуса для изоляции DIN-рейки
• Габариты (Д x В x Г): 64 x 50 x 50 mm (DDB-207BE125); 100 x 50 x 50 mm (DDB-211BE125); 130 x 50 x 50 mm (DDB-215BE125)

Функции и применения
Биполярные распределители 125 A предназначены для распределения питания от основного ввода на несколько выводов. Предназначены для равномерного распределения тока, оснащены контактным блоком из высокопроводящей меди для минимизации потерь и стойкости к электрическим нагрузкам. Биполярная конструкция позволяет одновременно учитывать фазу и ноль. Соответствует EN 60947-7-1.

• Применения: низковольтные установки в жилых, коммерческих и промышленных объектах; электрические щиты; распределительные панели; многоконтурные установки.

Рекомендации по эксплуатации

• Соблюдайте допустимые сечения проводов для каждого клеммника.
• Применяйте момент затяжки 2–3 Nm.
• Отключайте питание перед выполнением работ.
• Используйте наконечники на гибких проводах для надежной фиксации.
• Периодически проверяйте затяжку соединений.

Технические характеристики

• Номинальный ток: 125 A
• Номинальное напряжение: 500 V
• Число полюсов: 2
• Доступные модели: DDB-207BE125 (7 выходов), DDB-211BE125 (11 выходов), DDB-215BE125 (15 выходов)
• Диаметры отверстий и распределение по моделям: см. варианты выше
• Совместимые диаметры кабеля: Ø8,5 / Ø7,5 / Ø5,3 mm (см. выше)
• Момент затяжки: 2-3 Nm
• Пиковый ток к.з. (Ipk): 20 kA
• Icw: 4,5 kA
• Контактный блок: медь высокой проводимости
• Корпус: PA66-V0 RAL7035, серая полупрозрачная крышка
• Крепление: DIN-рейка или накладной монтаж
• Защита: IP20
• Стандарт: EN 60947-7-1
• Габариты по моделям: 64 x 50 x 50 mm; 100 x 50 x 50 mm; 130 x 50 x 50 mm
