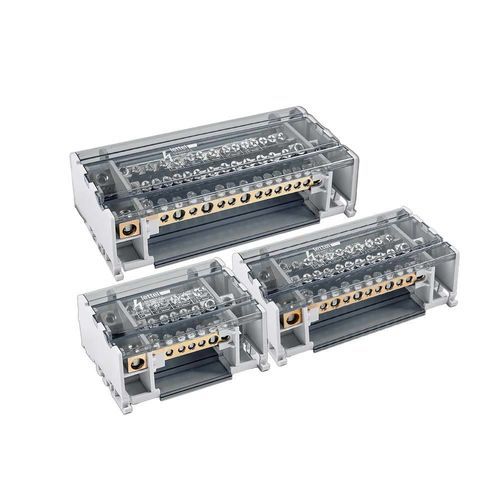

Распределитель мощности DDB-4B125

на DIN-рейке

Общее описание
Четырехполюсный распределительный блок 125 A с 7, 11 или 15 выводами – боковой ввод

Электрические характеристики

• Номинальный ток: 125 A
• Номинальное напряжение: 690 V AC
• Количество полюсов: 4
• Количество выводов на полюс и диаметры отверстий:
  • DDB-407B125 – 7 выводов: 1 x Ø9,5 mm / 5 x Ø5,5 mm / 1 x Ø7,5 mm
  • DDB-411B125 – 11 выводов: 1 x Ø9,5 mm / 7 x Ø5,5 mm / 3 x Ø7,5 mm
  • DDB-415B125 – 15 выводов: 1 x Ø9,5 mm / 11 x Ø5,5 mm / 1 x Ø7,5 mm / 2 x Ø8,5 mm
• Сечения кабелей:
  • Для Ø9,5 mm: гибкий с втулками 10–35 mm² / твердый 10–35 mm²
  • Для Ø8,5 mm: гибкий с втулками 10–25 mm² / твердый 10–35 mm²
  • Для Ø7,5 mm: гибкий с втулками 6–16 mm² / твердый 10–25 mm²
  • Для Ø5,5 mm: гибкий с втулками 1,5–6 mm² / твердый 2,5–6 mm²
• Момент затяжки: 2–3 Нм (кроме Ø9,5 mm: 6–7 Нм)
• Пиковый ток короткого замыкания (Ipk): 30 kA
• Пиковый ток короткого замыкания (Ipk) DDB-415B125: 21 kA
• Icw: 4,5 kA

Конструктивно

• Ввод: боковой ввод
• Проводящая часть: медь высокой проводимости
• Винты: оцинкованная сталь
• Корпус: основание PA66-V0 RAL7035 с съемной серой полупрозрачной крышкой
• Крепление: DIN-рейка или поверхностный монтаж
• Степень защиты: IP20
• Изоляция: изоляционная пластина между полюсами и в основании корпуса для изоляции DIN-рейки
• Габариты (Д x В x Г): 109 x 90 x 50 mm (DDB-407B125); 147 x 90 x 50 mm (DDB-411B125); 182 x 90 x 50 mm (DDB-415B125)

Функции

• Надежное и эффективное распределение энергии в трехфазных сетях с нейтралью
• Боковое подключение обеспечивает удобный доступ к клеммам и упрощает проводку в компактных шкафах
• Проводящая часть из меди высокой проводимости обеспечивает равномерное распределение тока и снижение потерь
• Конструкция, рассчитанная на электро- и термонагрузки

Области применения

• Профессиональные электрические установки, коммерческие и промышленные щиты
• Распределение энергии на несколько трехфазных цепей с нейтралью
• Электрощиты с ограниченным фронтальным доступом и системы с множественными ответвлениями

Рекомендации по эксплуатации

• Соблюдайте рекомендуемые сечения кабелей для каждого типа клемм для обеспечения надежного контакта и предотвращения перегрева
• Применяйте указанный момент затяжки для каждого диаметра клеммы
• Устанавливайте на DIN-рейку или поверхностно в зависимости от конфигурации щита
• Отключайте питание перед проведением работ для обеспечения безопасности
• Используйте втулки для гибких проводников, чтобы обеспечить надежное соединение и предотвратить окисление
• Регулярно проверяйте затяжку соединений и механическую целостность
• Не превышайте указанные значения Ipk и Icw

Варианты и коды заказов
Код | Число полюсов | Номинальный ток | Номинальное напряжение (Un) | Число выходов | Наличие
DDB-407B125 | Четырехполюсный | 125 A | 690 V | 7 | instock
DDB-411B125 | Четырехполюсный | 125 A | 690 V | 11 | instock
DDB-415B125 | Четырехполюсный | 125 A | 690 V | 15 | instock

Документы
Брошюра по ассортименту доступна для скачивания (технический паспорт продукта PDF).

Технические характеристики

• Номинальный ток: 125 A
• Номинальное напряжение: 690 V AC
• Полюсы: 4 (четырехполюсный)
• Доступные подключения: 7 / 11 / 15 в зависимости от варианта
• Материал проводника: медь высокой проводимости
• Степень защиты: IP20
• Монтаж: DIN-рейка или поверхностный
• Пиковый ток короткого замыкания (Ipk): 30 kA (21 kA для DDB-415B125)
• Icw: 4,5 kA
• Габариты: см. варианты (109 x 90 x 50 mm; 147 x 90 x 50 mm; 182 x 90 x 50 mm)
