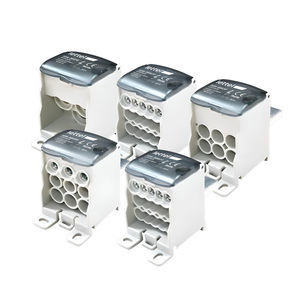

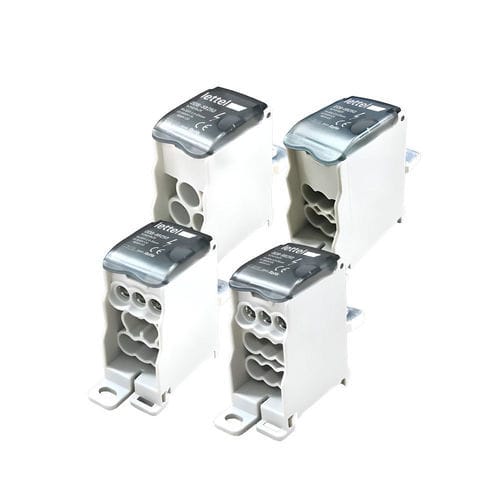

Распределитель мощности DDB-XB250

IP20на DIN-рейке

Описание
Однополюсные распределители 250 A с 3–9 выходами, предназначенные для распределения мощного питания на выходе автоматического выключателя в литом корпусе. Подходят для промышленных и офисных установок: упрощают кабельные решения, повышают надёжность и уменьшают количество промежуточных соединений.

Электрические характеристики

• Номинальный ток: 250 A
• Изоляционное напряжение: 1000 V
• Доступные конфигурации:
  • 3 выхода – сечение 25 mm²
  • 6 выходов – сечение 16 mm²
  • 8 выходов – сечение 16 mm²
  • 9 выходов – сечение 10 mm²

Физические характеристики

• Проводник: лужёная медь высокой проводимости
• Корпус: технический термопластик UL94-V0
• Отделка: серый RAL7035
• Подключение: прямое на выход автоматического выключателя в литом корпусе
• Крепление: на DIN-рейку, накладное или на автомат
• Степень защиты: IP20
• Архитектура: компактная конструкция для интеграции в щит
• Идентификация: область для цветной маркировки, позволяющая идентифицировать распределяемый проводник

Функции и области применения

• Функция: распределение мощного питания на несколько линий при обеспечении непрерывности обслуживания и надёжности.
• Применение: промышленные и коммерческие электрические установки, распределительные щиты и шкафы, требующие контролируемого распределения мощности.
• Рекомендации по использованию:
  • Определите подходящую конфигурацию в зависимости от числа линий и требуемых сечений.
  • Соблюдайте номинальный ток для обеспечения безопасности и долговечности.
  • Используйте проводники, соответствующие рекомендованным сечениям для каждого выхода.
  • Применяйте соответствующие моменты затяжки для обеспечения надёжного соединения.
  • Проводите периодическую проверку соединений для предотвращения риска перегрева.

Сопутствующие аксессуары

• Цветные маркировочные наклейки для идентификации распределяемых проводников

Варианты и коды заказа
Код заказа | Первичный ток | Число выходов | Наличие на складе
DDB-3B250 | 250A | 3 | instock
DDB-6B250 | 250A | 6 | instock
DDB-8B250 | 250A | 8 | instock
DDB-9B250 | 250A | 9 | instock

Документы

• Линейка распределителей (презентационный PDF доступен в разделе загрузок)

Технические характеристики

• Номинальный ток: 250 A
• Изоляционное напряжение: 1000 V
• Сечения по конфигурации: 3 выхода = 25 mm², 6/8 выходов = 16 mm², 9 выходов = 10 mm²
• Проводник: лужёная медь
• Корпус: термопластик UL94-V0
• Отделка: серый RAL7035
• Подключение: прямой выход на автомат в литом корпусе
• Крепление: DIN-рейка / накладной / на автомат
• Степень защиты: IP20
• Архитектура: компактная для интеграции в щит
