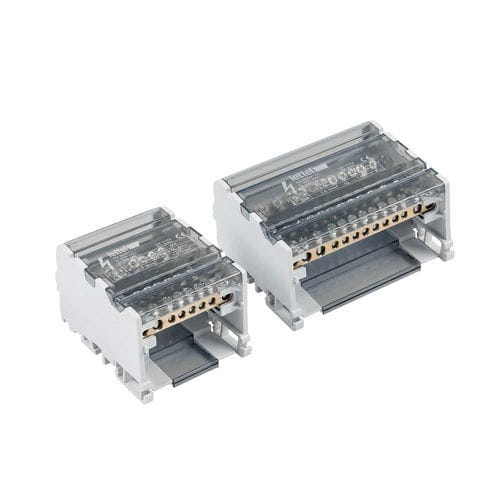

Распределитель мощности DDB-4B80 series

IP20на DIN-рейке

Описание
Четырёхполюсные распределители для распределения энергии в трёхфазных сетях с нулевым проводом. Конструкция с проводящим блоком из меди высокой проводимости, корпус из PA66-V0 RAL7035 и съёмная серо-полупрозрачная крышка. Крепление на DIN-рейку или накладной монтаж, степень защиты IP20. Соответствует EN 60947-7-1.

Электрические характеристики

• Номинальный ток: 80 A
• Номинальное напряжение: 500 V AC
• Число полюсов: 4
• Число подключений на полюс и диаметры отверстий: DDB-408B80 – 8 подключений: 3 x Ø5,5 mm / 5 x Ø4,5 mm; DDB-413B80 – 13 подключений: 5 x Ø5,5 mm / 8 x Ø4,5 mm
• Допустимые сечения кабеля: для Ø5,5 mm: гибкий с наконечниками 1,5–10 mm² / жёсткий 2,5–16 mm²; для Ø4,5 mm: гибкий с наконечниками 0,75–6 mm² / жёсткий 1,5–10 mm²
• Момент затяжки: 2 Nm (Ø5,5 mm); 1,2 Nm (Ø4,5 mm)
• Пиковый ток короткого замыкания (Ipk): 20 kA
• Icw: 4,5 kA

Физические характеристики

• Проводящий блок: медь высокой проводимости
• Винты: оцинкованная сталь
• Корпус: основание PA66-V0 RAL7035 с съёмной серо-полупрозрачной крышкой
• Крепление: DIN-рейка или накладной монтаж
• Защита: IP20
• Изоляция: изоляционная перегородка между полюсами и в дне корпуса
• Размеры (Д x В x Г): 64 x 90 x 50 mm (DDB-408B80); 100 x 90 x 50 mm (DDB-413B80)

Функции
Эти распределители позволяют распределять питание на несколько отходящих линий в трёхфазных установках с нулевым проводом. Они обеспечивают надёжное распределение тока по нескольким ответвлениям, гарантируя безопасность и работоспособность благодаря использованию проводников из меди высокой проводимости.

Применения

• Коммерческие и промышленные электрические установки
• Электрощиты и распределительные щиты
• Многоконтурные установки, требующие нескольких трёхфазных ответвлений

Рекомендации по применению

• Соблюдать допустимые сечения кабелей
• Применять указанный момент затяжки к каждому клеммнику
• Отключать питание перед выполнением работ
• Использовать наконечники на гибких проводах
• Регулярно проверять затяжку соединений

Варианты и коды заказа (таблица)
Код заказа | Число полюсов | Первичный ток | Число выходов | Наличие на складе
DDB-408B80 | Четырёхполюсный | 80 A | 8 | в наличии
DDB-413B80 | Четырёхполюсный | 80 A | 13 | в наличии

Технические характеристики

• Номинальный ток: 80 A
• Номинальное напряжение: 500 V AC
• Полюсы: 4 (четырёхполюсный)
• Подключения: 8 или 13 в зависимости от варианта (см. детали Ø5,5 mm и Ø4,5 mm)
• Допустимые сечения кабеля: гибкий, жёсткий и с наконечниками в зависимости от диаметра (см. детали)
• Момент затяжки: 2 Nm (Ø5,5 mm); 1,2 Nm (Ø4,5 mm)
• Пиковый ток короткого замыкания (Ipk): 20 kA
• Icw: 4,5 kA
• Материалы: медь высокой проводимости (проводящий блок); винты из оцинкованной стали; корпус PA66-V0
• Степень защиты: IP20
• Монтаж: DIN-рейка или накладной монтаж
• Размеры: 64 x 90 x 50 mm (DDB-408B80); 100 x 90 x 50 mm (DDB-413B80)
