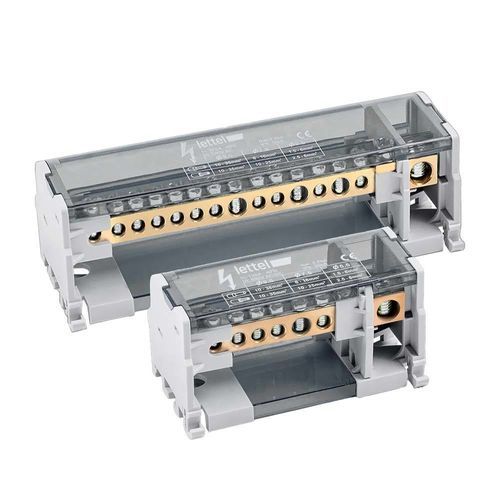

Распределитель мощности DDB-2B125 series

IP20на DIN-рейке

Общее описание
Биполярный распределитель 125 A с боковым вводом, доступен в вариантах на 7 или 15 подключений. Предназначен для распределения основного питания на несколько ответвлений в компактных электрических щитах, оснащён медным проводником высокой проводимости, изоляционным корпусом и возможностью монтажа на DIN-рейку или накладного монтажа.

Подробные характеристики

• Электрические:
  • Номинальный ток: 125 A
  • Номинальное напряжение: 690 V
  • Число полюсов: 2
  • Число подключений по варианту и диаметры отверстий:
    • DDB-207B125 (7 подключений): 1 x Ø9,5 mm / 5 x Ø5,5 mm / 1 x Ø7,5 mm
    • DDB-215B125 (15 подключений): 1 x Ø9,5 mm / 11 x Ø5,5 mm / 3 x Ø7,5 mm
  • Допустимые сечения проводников:
    • Для Ø9,5 mm: гибкий с наконечниками 10–35 mm² / твёрдый 10–35 mm²
    • Для Ø5,5 mm (DDB-207B125): гибкий с наконечниками 2,5–6 mm² / твёрдый 1,5–6 mm²
    • Для Ø5,5 mm (DDB-215B125): гибкий с наконечниками 1,5–6 mm² / твёрдый 2,5–6 mm²
    • Для Ø7,5 mm (DDB-207B125): гибкий с наконечниками 10–35 mm² / твёрдый 6–16 mm²
    • Для Ø7,5 mm (DDB-215B125): гибкий с наконечниками 6–16 mm² / твёрдый 10–25 mm²
  • Момент затяжки: 6–7 Nm (главная клемма Ø9,5 mm) / 2–3 Nm остальные клеммы
  • Пиковый ток короткого замыкания (Ipk): 30 kA (DDB-207B125) / 25 kA (DDB-215B125)
  • Icw: 4,5 kA
• Физические:
  • Боковой ввод
  • Проводник: медь высокой проводимости
  • Винты: оцинкованная сталь
  • Корпус: основание PA66-V0 RAL7035 с съёмной полупрозрачной серой крышкой
  • Крепление: DIN-рейка или накладной монтаж
  • Защита: IP20
  • Изоляция: изоляционная пластина между полюсами и на дне корпуса для электрической изоляции DIN-рейки
  • Габариты (Д x В x Г): 94 x 50 x 50 мм (DDB-207B125); 162 x 50 x 50 мм (DDB-215B125)

Функции
Биполярные распределители с боковым вводом распределяют питание от основного ввода на несколько ответвлений, оптимизируя удобство прокладки проводки. Боковой ввод облегчает интеграцию в компактные щиты и повышает доступность при подключении. Медная шина высокой проводимости снижает потери и выдерживает электрические нагрузки.

Применения
Подходят для низковольтных установок в жилых, коммерческих и промышленных объектах, особенно в распределительных щитах, шкафах распределения и системах с несколькими ответвлениями, где требуются компактность, надёжность и оптимизация маршрутов кабелей.

Рекомендации по эксплуатации

• Предпочитать боковой ввод для оптимизации прокладки кабеля в компактных щитах
• Соблюдать допустимые сечения проводников в соответствии с диаметром клемм
• Применять рекомендованный момент затяжки для обеспечения оптимального контакта
• Отключать питание перед любыми работами
• Использовать наконечники для гибких проводников для надёжного соединения
• Регулярно проверять затяжку клемм при обслуживании

Варианты и коды заказа
Код заказа | Первичный ток | Номинальное напряжение (Un) | Число выходов | Тип подключения | Наличие на складе
DDB-207B125 | 125A | 690V | 7 | Боковое подключение | instock
DDB-215B125 | 125A | 690V | 15 | Боковое подключение | instock

Документы
Технический лист и брошюра доступны (см. раздел загрузок производителя).

Технические характеристики

• Артикул модели: DDB-2B125 (варианты DDB-207B125, DDB-215B125)
• Номинальный ток: 125 A
• Номинальное напряжение: 690 V
• Полюса: 2 (биполярный)
• Подключения: 7 или 15 в зависимости от варианта с указанием диаметров отверстий
• Материалы: проводник из меди высокой проводимости, корпус PA66-V0
• Защита: IP20
• Монтаж: DIN-рейка или накладной монтаж
• Рекомендуемый момент затяжки: 6–7 Nm (главная клемма) / 2–3 Nm (остальные)
• Пиковый ток короткого замыкания (Ipk): 30 kA (DDB-207B125) / 25 kA (DDB-215B125)
• Icw: 4,5 kA
• Габариты: 94 x 50 x 50 мм (7 подключений); 162 x 50 x 50 мм (15 подключений)
