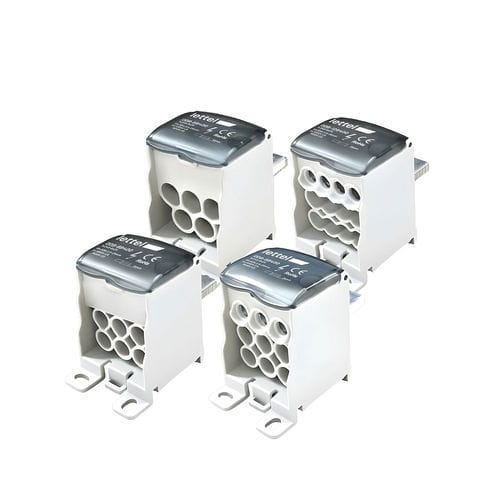

Распределитель мощности DDB-XB400 series

IP20на DIN-рейке

Описание
Однополюсные распределители 400 A с 5–12 ответвлениями для вывода от автоматического выключателя. Решение для распределения высокой мощности в промышленных и коммерческих установках, упрощающее прокладку и обслуживание.

Характеристики (подробно)

• Электрические:
  • Номинальный ток : 400 A
  • Изоляционное напряжение : 1000 V
  • Доступные конфигурации : 5 выходов – 25 mm²; 6 выходов – 16 mm²; 9 выходов – 16 mm²; 12 выходов – комбинация 6x16 mm² + 6x10 mm²
  • Устойчивость к короткому замыканию : Ipk 51 kA / Icw 24,5 kA

Физические параметры

• Проводник : лужёная медь высокой проводимости
• Корпус : термопласт UL94-V0
• Цвет : серый RAL7035
• Подключение : прямое, на выходе формового автоматического выключателя
• Крепление : DIN-рейка, накладной монтаж или прямое крепление на пластину
• Класс защиты : IP20
• Идентификация : предусмотрена область для цветной маркировки для идентификации распределяемого проводника

Функции

• Распределяет питание высокой мощности на несколько ответвлений.
• Позволяет прямое подключение на выходе автоматического выключателя для упрощения проводки и уменьшения промежуточных соединений.
• Разработан для повышения надёжности и бесперебойности работы распределительных щитов и электрошкафов.

Применение

• Промышленные и коммерческие установки с высокими требованиями по току.
• Распределительные щиты и электрошкафы, требующие управления множеством ответвлений, упрощённого обслуживания и возможности расширения.

Рекомендации по эксплуатации

• Проверять совместимость сечений кабелей с клеммами распределителя.
• Соблюдать рекомендуемые моменты затяжки для каждого типа соединения.
• Корректно маркировать каждое ответвление с помощью предусмотренных зон обозначения.
• Подбирать конфигурацию в соответствии с потребностями по мощности и количеством ответвлений.
• Периодически проверять соединения для предотвращения перегрева.

Варианты и коды заказа
Код заказа | Первичный ток | Количество выходов | Наличие
DDB-5B400 | 400 A | 5 | в наличии
DDB-6B400 | 400 A | 6 | в наличии
DDB-9B400 | 400 A | 9 | в наличии
DDB-12B400 | 400 A | 12 | в наличии

Загрузки (указанный документ)
Линейка распределителей (презентационный документ, PDF).

Сопутствующие продукты / Аксессуары

• Цветные метки (область для маркировки/идентификации выходов)

характеристики / технические данные

• Номинальный ток: 400 A
• Изоляционное напряжение: 1000 V
• Короткозамыкательная устойчивость: Ipk 51 kA / Icw 24,5 kA
• Конфигурации: 5, 6, 9 или 12 выходов (сечения кабеля в зависимости от варианта)
• Проводник: лужёная медь
• Корпус: термопласт UL94-V0, серый RAL7035
• Монтаж: DIN-рейка, накладной монтаж или крепление на пластину
• Класс защиты: IP20
• Подключение: прямое на выход формового автоматического выключателя
