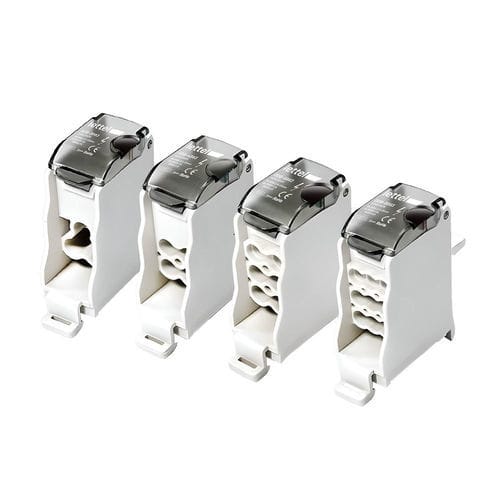

Распределитель мощности DDB-XB63 series

IP20на DIN-рейке

Обзор : Однополюсные распределители 63 A доступны с 3 до 9 выводов. Компактное и надёжное решение для распределения электроэнергии в коммерческих и жилых распределительных щитах.

Характеристики

• Электрические:
  • Номинальный ток: 63 A
  • Изоляционное напряжение: 1000 V
  • Доступные выходы: 3 выхода – 6 mm²; 4 выхода – 6 mm²; 6 выходов – 4 mm²; 9 выходов – 2,5 mm²
• Физические:
  • Материал проводника: лужёная медь высокой проводимости
  • Корпус: термопластик UL94‑V0
  • Цвет: база RAL7035
  • Подключение: прямое подключение к выходу модульного автоматического выключателя
  • Крепление: на DIN-рейку, накладной или на автомат
  • Степень защиты: IP20
  • Форма: компактная конструкция для распределительных щитов
  • Идентификация: зона для цветной маркировки для идентификации распределяемого проводника

Функции

• Назначение: Эффективное распределение питания на несколько ответвлений низкой и средней мощности от одной точки, с возможностью прямого подключения к выходу модульного автомата для упрощения монтажа.
• Применение: Коммерческие и жилые инсталляции, распределительные щиты, распределительные шкафы и электрические боксы.
• Рекомендации по эксплуатации:
  • Выбирать соответствующий код модели в зависимости от числа выводов и требуемых сечений проводов
  • Соблюдать номинальный ток 63 A
  • Использовать проводники, соответствующие указанным сечениям
  • Обеспечивать правильную затяжку клемм, чтобы избежать перегрева
  • Проверять состояние соединений при проведении технического обслуживания

Варианты и коды заказа
Код заказа | Первичный ток | Количество выходов | Наличие на складе
DDB-3B63 | 63A | 3 | instock
DDB-4B63 | 63A | 4 | instock
DDB-6B63 | 63A | 6 | instock
DDB-9B63 | 63A | 9 | instock

Технические характеристики

• Модель: DDB-XB63
• Номинальный ток: 63 A
• Изоляционное напряжение: 1000 V
• Материал проводника: лужёная медь
• Корпус: термопластик UL94‑V0
• Степень защиты: IP20
• Крепление: DIN-рейка, накладной или монтаж на модульный автомат
• Опции выходов и сечения: 3 выхода (6 mm²), 4 выхода (6 mm²), 6 выходов (4 mm²), 9 выходов (2,5 mm²)
• Цвет: RAL7035
• Компактная конструкция для распределительных щитов
