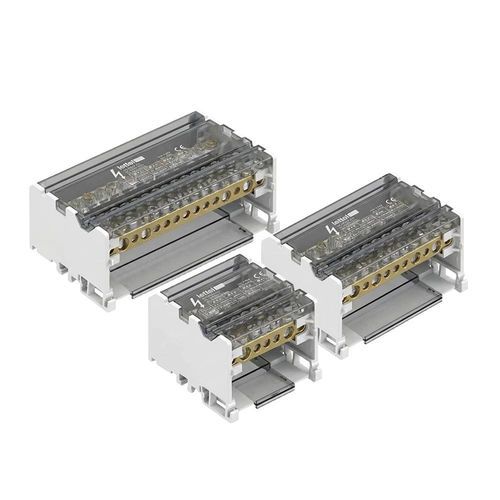

Распределитель мощности DDB-4BE125 series

IP20на DIN-рейке

Описание

• Четырехполюсный распределитель 125 A для распределения энергии в трехфазных сетях с нейтралью, доступен с 7, 11 или 15 выводами. Монтаж на DIN-рейку или поверхностный монтаж. Соответствует EN 60947-7-1.

Электрические характеристики

• Номинальный ток: 125 A
• Номинальное напряжение: 500 V AC
• Количество полюсов: 4 (четырехполюсный)
• Варианты (количество выводов и геометрия клемм):
  • DDB-407BE125 – 7 выводов: 1 x Ø8,5 мм / 1 x Ø7,5 мм / 5 x Ø5,3 мм
  • DDB-411BE125 – 11 выводов: 2 x Ø8,5 мм / 2 x Ø7,5 мм / 7 x Ø5,3 мм
  • DDB-415BE125 – 15 выводов: 2 x Ø8,5 мм / 2 x Ø7,5 мм / 11 x Ø5,3 мм
• Момент затяжки: 2–3 Nm
• Пиковый ток короткого замыкания (Ipk): 20 kA
• Выдерживаемый ток (Icw): 4,5 kA

Допустимые сечения кабеля

• Для клеммы Ø8,5 мм: гибкий с наконечниками 10–25 mm² / жесткий 10–35 mm²
• Для клеммы Ø7,5 мм: гибкий с наконечниками 6–16 mm² / жесткий 10–25 mm²
• Для клеммы Ø5,3 мм: гибкий с наконечниками 1,5–6 mm² / жесткий 2,5–6 mm²

Физические характеристики

• Проводящая часть: медь высокой проводимости
• Винты: оцинкованная сталь
• Корпус: основание PA66-V0 RAL7035 с съемной серой полупрозрачной крышкой
• Монтаж: DIN-рейка или поверхностный монтаж
• Защита: IP20
• Изоляция: изоляционная пластина между полюсами и в основании корпуса (изолирует DIN-рейку)
• Размеры (Д x В x Г): 64 x 90 x 50 мм (DDB-407BE125); 100 x 90 x 50 мм (DDB-411BE125); 130 x 90 x 50 мм (DDB-415BE125)

Функции и области применения

• Распределяет и централизует энергию в трехфазных установках с нейтралью, снижая потери благодаря медному блоку высокой проводимости.
• Модульная конструкция упрощает прокладку и обслуживание в распределительных щитах и шкафах с несколькими выводами.
• Типичные применения: административные и коммерческие здания, промышленные площадки, распределительные щиты, мастерские и любые среды, требующие надежного и безопасного распределения энергии.

Рекомендации по применению

• Соблюдайте рекомендуемые сечения кабелей для каждого типа клеммы.
• Используйте наконечники на гибких проводах для обеспечения надежного контакта.
• Применяйте рекомендуемый момент затяжки (2–3 Nm) для ограничения нагрева.
• Отключайте питание перед выполнением работ.
• Периодически проверяйте затяжку и механическую целостность.
• Учитывайте значения Ipk и Icw, чтобы избежать перегрузок.

Варианты и коды заказа
DDB-407BE125 | Четырехполюсный | 125 A | 500 V | 7 выводов | instock
DDB-411BE125 | Четырехполюсный | 125 A | 500 V | 11 выводов | instock
DDB-415BE125 | Четырехполюсный | 125 A | 500 V | 15 выводов | instock


Технические характеристики / спецификации

• Номинальный ток: 125 A
• Номинальное напряжение: 500 V AC
• Полюсы: 4 (четырехполюсный)
• Пиковый ток короткого замыкания (Ipk): 20 kA
• Icw: 4,5 kA
• Степень защиты: IP20
• Материалы: медный проводник высокой проводимости, корпус PA66-V0
• Монтаж: DIN-рейка или поверхностный
• Размеры по моделям: 64 x 90 x 50 мм / 100 x 90 x 50 мм / 130 x 90 x 50 мм
