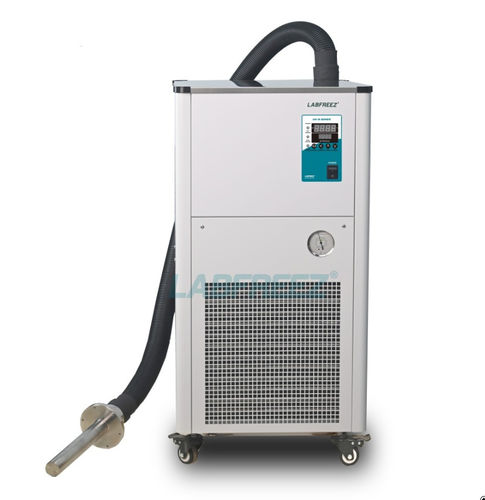

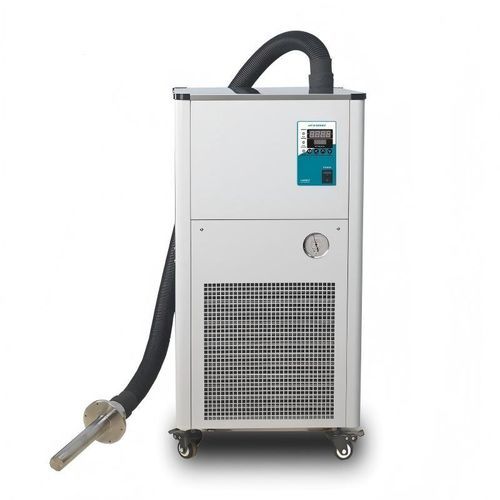

Одноуровневый криогенный охладитель UIC-P series

с фланцем

Краткое описание

• Варианты охлаждения -80°C, -100°C, -120°C, -135°C с использованием смешанного хладагента
• Погружная охлаждающая зонд-спираль с настраиваемыми размерами; материал: нержавеющая сталь или покрытие PTFE
• Оснащен компрессором известной марки
• Предназначен для улавливания паров на водной основе и органических растворителей
• Подходит для Parylene вакуумного напыления и вакуумных ловушек
• Применяется для охлаждения ловушек высокого вакуума и криогенных ванн

Обзор
Серия UIC-P использует одноступенчатую компрессионную холодильную схему и эффективный смешанный хладагент для обеспечения глубинного охлаждения. Зонд подключается к холодильному агрегату через гибкий легкий шланг. Типичные области применения: Parylene вакуумное покрытие, улавливание конденсата газа, криогенные ванны и работа с холодовыми ловушками или жидкостными резервуарами для экспериментов при ультранизких температурах. Система может достигать примерно -145°C в зависимости от модели и конфигурации. Испаритель в виде спирали (охлаждающая зонд-спираль) может быть выполнен по индивидуальным размерам.

Основные особенности

• Минимальная достижимая температура до ~-145°C (зависит от модели)
• Компактная конструкция для упрощения монтажа
• Быстрое охлаждение, подходящее для непрерывных ультранизкотемпературных применений
• Высокая скорость захвата водяного пара для снижения обратного потока масла и газов
• Исключает необходимость использования жидкого азота, снижая затраты и риски при обслуживании

Область применения

• Замена жидкого азота в холодовых ловушках и детекторах утечек на основе масс-спектрометрии с гелием
• Криогенный дефлектор для фланцевых механических насосов
• Ультранизкотемпературное охлаждение малых потоков газов
• Конденсация и улавливание водяного пара, масел и газов в ограниченных пространствах
• Холодная фокусировка и термическая десорбция в газовой хроматографии
• Процессы вакуумного напыления Parylene
• Охлаждение ловушек в системах высокого вакуума

Технические характеристики (таблица)
Модель | Макс. темп. | Холодопроизводительность @-100°C | Диаметр спирали (мм) | Длина спирали (мм) | Длина шланга (мм) | Полная мощность (W) | Питание (V/Hz) | Вес (kg) | Габариты (mm)
UIC-80P | -80°C | 20 W | 25 | 300 | 1400 | 660 | 220/50 | 57 | 300*550*580
UIC-100P | -100°C | 150 W | 60 | 380 | 1400 | 860 | 220/50 | 72 | 440*520*930
UIC-120P | -120°C | 100 W | 16 | 600 | 1400 | 910 | 220/50 | 78 | 440*520*980
UIC-135P | -135°C | 50 W | 40 | 300 | 1400 | 970 | 220/50 | 92 | 500*550*1200

Технические данные

• Название серии: UIC-P Series (погружной охладитель-зонд ультранизкой температуры)
• Минимальная достижимая температура: до примерно -145°C (в зависимости от модели и конфигурации)
• Доступные модели и ключевые данные: UIC-80P (макс. -80°C, 20 W @ -100°C), UIC-100P (макс. -100°C, 150 W @ -100°C), UIC-120P (макс. -120°C, 100 W @ -100°C), UIC-135P (макс. -135°C, 50 W @ -100°C)
• Охлаждающая зонд-спираль: различные диаметры и длины; диаметр и длина настраиваемы
• Длина шланга: стандарт 1400 мм (может быть адаптирована)
• Питание: 220 V / 50 Hz (стандарт); полная электрическая мощность указана для каждой модели
• Типичные сценарии применения: замена LN2 в холодовых ловушках, вакуумное напыление (Parylene), криогенное улавливание, холодная фокусировка в газовой хроматографии
