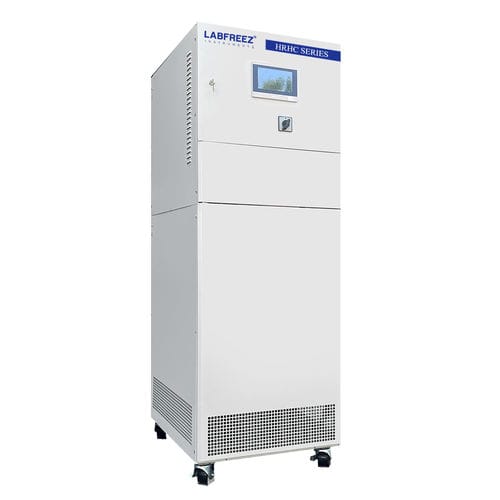

Циркуляционный термостат с охлаждением HRHC

с высокой температурой

Краткое описание
Герметичный холодильный и нагревательный циркулятор серии HRHC с PLC‑управлением и динамической температурной регулировкой. Доступные конфигурации покрывают широкие температурные диапазоны от -100°C до +250°C (в зависимости от модели). Предназначен для замкнутой циркуляции жидкости и точного контроля температуры образца.

Область применения
Подходит для реакторных систем, автоклавов, пилотных и мини‑установок, масштабирования процессов, реакторов с двойной стенкой и реакторов потокового типа, систем дистилляции и вакуума, испытаний материалов, комбинаторной химии и полупроводниковой промышленности.

Преимущества и функции

• Герметичная циркуляция минимизирует окисление и потерю теплоносителя, повышая точность и ресурс.
• Широкий рабочий диапазон по моделям без частой замены рабочего тела.
• PID‑управление с feed‑forward и PLC для быстрого и стабильного отклика.
• Высокая стабильность и воспроизводимость процесса.
• Пластинчатый теплообменник и оптимизированные трубопроводы для повышения скоростей нагрева/охлаждения.
• Охлаждающая и нагревательная мощность масштабируется по модели (прибл. 0,5–500 кВт в зависимости от конфигурации).
• Опциональные TFT‑сенсорные экраны (4", 7", 10") с графическим интерфейсом.
• Полный набор сигнализаций и функций безопасности.
• Возможность быстрого охлаждения с высоких температур.
• Опциональное программное обеспечение для удалённого управления и связи.
• Компактный габарит при относительно высокой производительности.

Конструкция
Полностью закрытая трубопроводная схема с высокоэффективным пластинчатым теплообменником снижает потребность в термальной жидкости и ускоряет температурные переходы. Замкнутая циркуляция жидкости с расширительным баком ограничивает температуру расширения и уменьшает риск испарения/окисления теплоносителя, что обеспечивает непрерывное управление в широких температурных диапазонах без повышения давления или частой замены среды.

Функции отображения

• Отображение всех температур процесса, подлежащих контролю.
• Индикация уровня жидкости в расширительном баке.
• Индикация состояния холодильной системы и нагревателя.
• Индикация состояния циркуляционного насоса.
• Выбираемый режим контроля температуры: материал или теплоноситель.
• Устанавливаемые верхний/нижний пределы температуры и допустимая разница между рубашкой и материалом.
• Сигнализация пустого бака и ручной/автоматический выбор компрессора холодильной установки.
• Отображение температурных кривых с масштабированием и экспортом.
• Программирование рецептов и отображение заметок по сигнализациям.

Принцип управления процессом
Система использует два PID‑контура (главный и вторичный) с feed‑forward PV‑сигналом для минимизации запаздывания и перерегулирования. Комбинированные выходы обеспечивают точное управление градиентом и быстрое, стабильное поведение процесса.

Защитные функции
Включает защиту от неправильной последовательности фаз, обнаружение утечек, защиту по высокому/низкому давлению холодильного контура, защиту от перегрузки насоса и компрессора, защиту по высокому/низкому уровню жидкости, двойную независимую защиту от перегрева и защиту при закрытии циркуляционной линии. Воздушно‑охлаждаемые модели или модели для работы ниже -45°C могут оснащаться дополнительным водоохлаждаемым теплообменником для повышения эффективности при высоких температурах окружающей среды.

Подключаемые трубопроводы (элементы / диапазон темп. / интерфейс)
Фторрезиновый шланг — -30 ~ 200°C — Φ12×16, Φ16×22, Φ20×26
Металлическая изолированная труба — -60 ~ 250°C — DN15, DN20, DN25, M24×1.5, M30×1.5, M38×1.5

Интерфейс данных и ПО (стандартная компоновка)

• Входы PT100 для температурных датчиков.
• USB‑интерфейс для экспорта данных.
• RS485‑интерфейс (протокол MODBUS RTU).
• Выходы аварийных контактов.

Технические характеристики

• Варианты диапазонов температуры: -10 ~ +200°C; -25 ~ +200°C; -45 ~ +250°C; -60 ~ +250°C; -90 ~ +250°C; -100 ~ +100°C (в зависимости от модели).
• Охлаждающая мощность: типичные модели от 15 кВт до ~130 кВт (в зависимости от модели); расширенные конфигурации до ~500 кВт доступны.
• Нагревательная мощность: аналогичные диапазоны к охлаждению (в зависимости от модели).
• Управление: PID с feed‑forward и PLC‑контроллер.
• Измерение/контроль: циркуляционная жидкость и материал (PT100 стандарт; 3 точки на материал).
• Возможности программирования: 20 групп программ, до 45 сегментов в группе.
• Протоколы и интерфейсы: MODBUS RTU / RS485, USB экспорт, аварийные контакты.
• Панель управления: 7" цветной сенсорный экран стандарт (другие размеры опциональны) с отображением и записью температурных кривых.
• Безопасность: несколько встроенных защит (давление, уровень, перегрузка, перегрев и т.д.).
• Конструкция: полностью замкнутый контур для предотвращения масляного тумана и влаги; автоматическое пополнение теплоносителя.
• Серия: HRHC Series.
