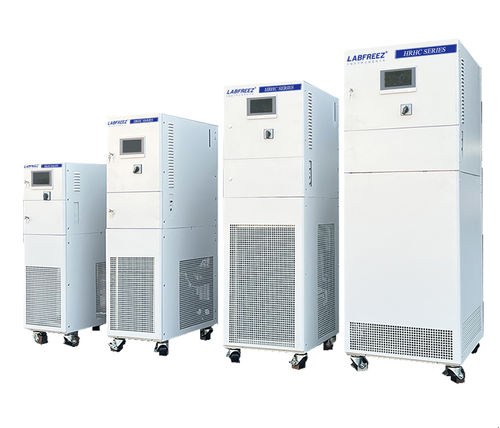

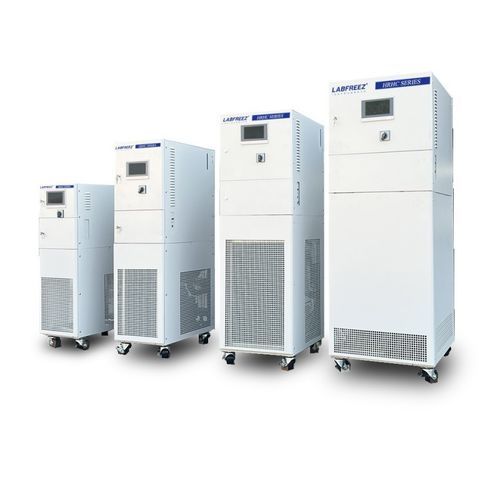

Циркуляционный термостат с охлаждением HRHC series

с высокой температурой

Область применения: Герметичные холодильные и нагревательные циркуляторы серии HRHC предназначены для внешнего температурного регулирования реакторов, автоклавов, пилотных установок, мини‑производств, реакторов с двойной рубашкой, проточных реакторов, систем дистилляции, испытательных стендов по материалам, комбинированной химии, полупроводниковых процессов и вакуумных камер.

Ключевые преимущества и функции

• Герметичная замкнутая циркуляция обеспечивает чистоту теплоносителя и продлевает срок его службы.
• Широкий рабочий диапазон температур (примерные варианты покрывают от −100°C до +350°C в зависимости от модели и теплоносителя).
• Двойная петля PID с feed‑forward для точного управления температурой продукта и рубашки.
• Высокая стабильность и воспроизводимость процесса.
• Пластинчатый теплообменник и отдельная нагревательная линия для быстрого нагрева/охлаждения.
• Охлаждающая мощность от 0.5 до 500 кВт (в зависимости от модели).
• Опциональные сенсорные TFT‑экраны 4", 7" или 10" с графиками и экспортом данных.
• Полный набор сигнализаций и защит.

Конструкция

• Полностью закрытый жидкостный контур с расширительным баком для снижения расхода и испарения теплоносителя.
• Пластинчатый теплообменник позволяет быстро менять температуру без повышения давления.
• Примеры непрерывных диапазонов управления: -80°C~190°C, -70°C~220°C, -88°C~170°C, -55°C~250°C, -30°C~300°C (в зависимости от варианта).

Функции отображения

• Отображение всех рабочих температур и кривых с увеличением/экспортом.
• Уровень жидкости в расширительном баке, состояния холодильной установки/нагревателя/насоса.
• Режим управления температурой и выбор материала/теплоносителя.
• Установки верхнего/нижнего пределов температуры, задание разницы рубашка‑материал, аварии при низком/пустом уровне жидкости.
• Компрессор можно настроить в ручной или автоматический режим; управление рецептами/программами.

Принцип управления процессом

• Двухконтурное управление: мастер‑PID для материала и ведомый PID для рубашки/циркуляции с feed‑forward компенсацией для минимизации запаздываний и перерегулирования.

Высокая воспроизводимость

• Конструкция системы и стратегия управления обеспечивают высокую повторяемость измерений и воспроизводимость процесса при масштабировании и серийном производстве.

Циркуляционный насос

• Доступны耐高温磁力ные насосы или shield‑driven без утечек, обеспечивающие работу при широком диапазоне температур, низкий уровень шума и сниженный риск протечек.

Электронный расширительный клапан

• Динамическое управление в широком диапазоне с помощью электронного расширительного клапана (например, Emerson) с пошаговой регулировкой для повышения точности контроля хладагента.

Программное обеспечение конфигурации (опция)

• Подключение к ПК для снятия экрана, записи кривых и управления рецептами.
• Удалённая связь до 200 м; удобная установка уставок и журнал аварий.

Защита и безопасность

• Множество защит: детекция последовательности фаз, защита от утечек, защита холодильного контура от высоких/низких напряжений, перегрузка насоса/компрессора, высокий/низкий уровень жидкости, две независимые защиты от перегрева, водная защита, блокировка линии циркуляции; аварии отображаются на сенсорном экране.

Подключаемые трубы (элемент / диапазон темп. / интерфейс):
Фторкаучуковый шланг - -30~200°C - Φ12*16, Φ16*22, Φ20*26
Металлическая изолированная труба - -60~250°C - DN15, DN20, DN25, M24*1.5, M30*1.5, M38*1.5

Интерфейсы данных и ПО (стандарт):

• Входы для температурных датчиков PT100.
• USB интерфейс для экспорта данных.
• Интерфейс RS485 (MODBUS RTU) и выходы контактов тревоги.

Теплопроводящая среда

• Выбор подходящей теплопроводящей среды важен для стабильности системы. Теплопроводящая среда LABFREEZ доступна в таре 10L, 25L, 30L и 200L.

Опции

• 4–20 mA входы для измерения и задания уставки.
• Ethernet или RS232 (MODBUS) интерфейсы и программное обеспечение для ПК.
• Внешний блок управления с сенсорным экраном.

Общие характеристики

• Режим управления: feed‑forward PID, PLC управление.
• Программы: 20 групп × 45 сегментов.
• Датчики температуры: PT100 для циркуляционного носителя и материала (3 точки); 4–20 mA опция.
• Панель управления: цветной TFT сенсорный экран (4", 7", 10") с отображением и записью кривых.
• Охлаждающая мощность: 0.5–500 kW (в зависимости от модели).
• Теплообменник: пластинчатый теплообменник.
• Насос: магнитно‑управляемый или shield‑driven без вытекания.
• Безопасность: самодиагностика, защита от перегрузки, тепловая защита, выключатель высокого давления.

Технические данные

• Бренд: Labfreez Instruments
• Модель / Серия: HRHC Series
• Рабочая температура (примеры): до −100°C до +250°C (зависит от варианта)
• Управление: двойная петля PID (feed‑forward), PLC, программы‑рецепты
• Интерфейсы: PT100, USB экспорт, RS485 (MODBUS); опции: Ethernet/RS232/4–20 mA
• Дисплей: цветной TFT сенсорный экран (4", 7", 10")
• Циркуляционный насос: магнитный или shield‑driven без утечек
• Охлаждающая мощность: 0.5–500 kW (в зависимости от модели)
