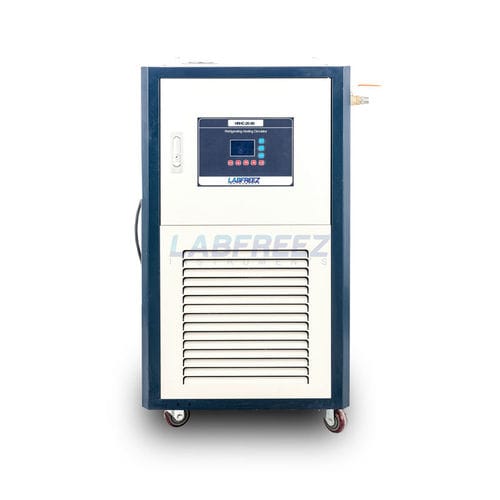

Циркуляционный термостат с охлаждением HRHC series

с высокой температурой

Применение
Серия HRHC — интегрированный холодильный циркуляционный нагреватель для точного управления повышением и понижением температуры в рубашечных реакторах и аналогичном оборудовании. Система использует полностью закрытый жидкостный цикл с механически связанным расширительным сосудом для защиты теплоносителя в широком диапазоне температур.

Особенности

• Интегрированный контейнер для нагрева и охлаждения с большой площадью теплообмена для быстрого изменения температуры и снижения расхода теплоносителя.
• Непрерывная работа в режимах нагрева и охлаждения; компрессорная холодильная система обеспечивает быстрое охлаждение с высоких температур.
• Замкнутый цикл предотвращает поглощение влаги при низких температурах и образование масляного тумана при высоких, продлевая срок службы теплоносителя.
• Системы безопасности: самодиагностика, защита от перегрузки морозильника, датчик высокого давления, реле перегрузки, тепловая и противоперегревная защита.
• Адаптивное PID-управление, которое непрерывно настраивает параметры на основе многопараметрических измерений (температура, изменение, скорость изменения).
• Функция коррекции внешнего и внутреннего датчика температуры PT100.
• Использование хладагентов без CFC/HCFC.
• Точное управление скоростью химических реакций за счёт стабильного поддержания температуры.
• Нагревательные трубопроводы из бесшовной нержавеющей стали 304, толщина 3,0 мм.
• Надёжные компрессоры и циркуляционные насосы, стойкие к высоким температурам, для стабильной работы.
• Твердотельные реле для тихой, без искр и долговечной коммутации.
• Одновременное отображение заданной и фактической температуры с значением сигнала по превышению температуры.
• Эффективная быстрая заправка и слив циркулирующей жидкости.
• Конструкция с высокой напорной характеристикой и оплетёнными шлангами из 304 нержавеющей стали для транспортировки на большие расстояния.

Основные характеристики
Охлаждение: герметичные компрессоры
Циркуляционный насос: закрытого типа, без утечек
Вход/выход: конфигурация нижний вход & верхний выход
Управление температурой: микрокомпьютер, ЖК-дисплей, адаптивная PID-регулировка
Безопасность: задержка, обнаружение утечек, перегрузка по току, защита от перегрева
Отделка корпуса: пластиковой антикоррозийной краской

Модели 80~100L (типичные)

• Модели: HRHC-100-20 | HRHC-100-30 | HRHC-100-40
• Подходящий рубашечный реактор: 80–100 L
• Объём резервуара (L): 30
• Объём нагрева (L): 3
• Размер нагревательного бака (mm): Ø90×300 | Ø90×300 | Ø90×480
• Размер масляного бака (mm): 300×300×120 | 300×300×120 | 450×150×450
• Макс. диапазон темп. (°C): -20 ~ +200 | -30 ~ +200 | -40 ~ +200
• Минимальная темп. без нагрузки (°C): -20 | -32 | -42
• Питание: 380V±10% 50Hz (доступны опции)
• Мощность нагрева (W): 12000
• Холодопроизводительность (W): 15700–3690 | 15700–3690 | 10280–2565
• Диапазон управления температурой: -100°C – 400°C
• Точность управления: ±0.1°C
• Датчик: PT100
• Вязкость среды: до 500 C.S.T
• Мощность циркуляционного насоса (W): 280; напор: 10 m; расход: 35 L/min; давление: 4 MPa
• Пример хладагента: R404 (без CFC/HCFC)
• Разрешение дисплея: 0.1°C
• Габариты (mm): 1070×800×1430 (пример)
• Вес (kg): 158–165

Опции

• HRHC0001: Альтернативные варианты питания (3P-220V, 3P-480V, 110V)
• HRHC0002: Взрывозащищённое исполнение
• HRHC0003: Поставка теплоносителя
• HRHC0004: Конфигурация с двойным входом/выходом

Технические характеристики

• Серия: HRHC
• SKU: HRHC-Series
• Тип продукта: Рефрижераторный циркуляционный нагреватель высокая & низкая температура (интегрированный)
• Применение: Управление температурой для рубашечных реакторов и аналогичного оборудования
• Непрерывный диапазон использования: зависит от системы, типично -95°C до +350°C
• Точность температуры: ±0.1°C; датчик: PT100
• Управление: микрокомпьютер с ЖК и адаптивной PID-настройкой
• Соединения для жидкости: шланги и трубопроводы из 304 нержавеющей стали; нагревательная труба 304 SS бесшовная, 3.0 mm
• Насосы/компрессоры: промышленного класса для стабильности при высоких температурах
• Безопасность: самодиагностика, защита от перегрузки, датчик высокого давления, защита от перегрева
• Опции: взрывозащищённая версия, альтернативные напряжения, теплоноситель, двойной порт
