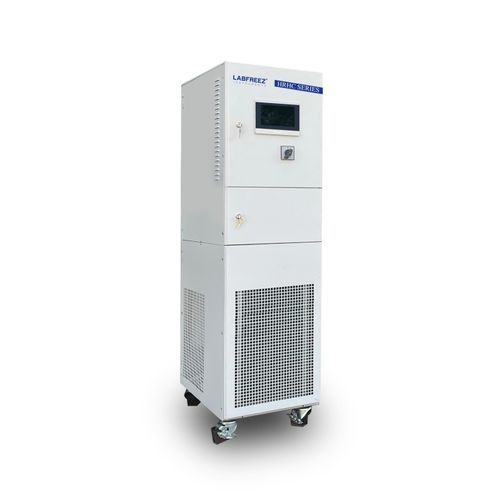

Терморегулятор с графическим дисплеем TFT HRHC-AH series

с сенсорным экраномPIDпрограммируемый

Product description

• Система температурного регулирования охлаждение/нагрев, разработанная для реакторов и процессов с высоким тепловыделением.
• Применима к SUS‑реакторам и реакторам с двойной стенкой при разнице температур более 150°C.
• Обеспечивает быструю откачку тепла после высокотемпературных реакций и быстрые циклы нагрева/охлаждения для полимеризации и передовых реакторов с потоком.

Typical application of refrigeration heating temperature control system

• Динамическое термостатическое управление холодным и горячим источником в реакционных автоклавах высокого давления и в двойных/стеклянных реакторах.
• Температурное управление микроканальных реакторов, небольших систем температурного контроля, систем подачи пара и испытаний материалов на старение при низких температурах.
• Термостатическое управление комбинированными химическими холодными и тепловыми источниками; охлаждение/нагрев полупроводникового оборудования; температурный контроль вакуумных камер.

Advantages and functions of temperature control system of refrigeration

• Широкий температурный диапазон (примеры: −80~190°C, −70~220°C, −88~170°C, −55~250°C, −30~300°C); типичный диапазон −25°C~200°C.
• Интеллектуальное высокоточное управление с обратной связью PID и специализированными динамическими алгоритмами; контроллер PLC.
• Холодопроизводительность от 0,5 до 1200 кВт (в зависимости от модели) для обеспечения стабильности и повторяемости производства.
• Многофункциональная система сигнализации и защиты; пластинчатый теплообменник и трубчатые нагреватели для увеличения скоростей нагрева/охлаждения.
• 7‑ или 10‑дюймовый цветной TFT‑тачскрин с графическим отображением температурных кривых и экспортом данных в Excel.
• Магнитный привод насоса для предотвращения утечек уплотнений; полностью герметичная циркуляция продлевает срок службы теплоносителя и исключает масляный туман или пар.
• Технология сверхвысокотемпературного охлаждения позволяет во многих конфигурациях охлаждать непосредственно от 300°C без замены среды или прессуризации.

Design notes
Система использует полностью замкнутую трубопроводную схему и высокоэффективные пластинчатые теплообменники для минимизации требуемого теплоносителя и повышения эффективности передачи тепла при быстрых изменениях температуры. Расширительный бак изолирует циркулирующую среду вблизи комнатной температуры, снижая риск окисления и поглощения влаги, уменьшая риски испарения и деградации в рабочем диапазоне.

Advantage

• Широкий рабочий температурный диапазон
• Максимальная стабильность процесса и воспроизводимость
• Интеллектуальное высокоточное управление температурой
• Быстрые скорости нагрева/охлаждения с использованием пластинчатых теплообменников и нагрева в трубопроводе
• Высокая холодопроизводительность
• Большой температурный диапазон без замены рабочей жидкости
• Замкнутый контур продлевает срок службы теплоносителя
• Компактные габариты
• 7" / 10" цветной TFT‑тачскрин
• Полный набор предупредительных и защитных функций
• Быстрое охлаждение с высокой температуры
• Магнитный привод насоса для предотвращения утечек циркуляционного насоса

Application

• Реакторные системы / автоклавы
• Пилотные установки / мини‑производства
• Масштабирование и развитие технологий
• Реакторы с двойными стенками
• Advanced‑Flow / микроканальные реакторы
• Системы дистилляции
• Материальные испытания и комбинаторная химия
• Охлаждение/нагрев в полупроводниковой промышленности
• Температурный контроль вакуумных камер

Specifications (table)

• Model: HRHC-AH235W; HRHC-AH235; HRHC-AH255W; HRHC-AH255; HRHC-AH270W; HRHC-AH2A0W; HRHC-AH235 (примеры)
• Temperature range (°C): −25°C~200°C
• Control Mode: Feedback PID + специальный динамический расчет, PLC‑контроллер
• Temp. control: Контроль процесса/материала
• Program Editor: 20 программ, до 45 шагов в каждой программе
• Communication protocol: MODBUS RTU, интерфейс RS485
• Temperature feedback: Четыре точки — вход/выход теплоносителя, нагреватель и материал в реакторе (внешние датчики)
• Refrigeration host: Температура холодильного агрегата настраивается независимо
• Temperature accuracy: ±1°C (типично)
• Heating power (примеры): 3.5 kW; 5.5 kW; 7 kW; 10 kW (зависит от модели)
• Cooling capacity (примеры): при 200°C: 3.5/5.5/7/10 kW; при 100°C: 3.5/5.5/7/10 kW; при 20°C: 3.5/5.5/7/10 kW; при −5°C: 3/4.5/6.6/8 kW; при −20°C: 1.8/2.8/3.8/4.6 kW
• Circulation pump: Max 35 L/min @2 bar; Max 50 L/min @2 bar; Max 75 L/min @2 bar; Max 110 L/min @2 bar (в зависимости от модели)
• Compressor: Copeland (указано)
• Expansion valve: Danfoss (указано)
• Evaporator: KAORI пластинчатый теплообменник
• Operation Panel: 7" цветной сенсорный экран, запись температурных кривых, экспорт данных в Excel (опции 7" / 10")
• Safety protection: Самодиагностика; защита от перегрузки морозильника; высокое давление выключатель; реле перегрузки; тепловая защита; защита от низкого уровня жидкости; защита от перегрева; защита при отказе температуры
• Closed circulation: Полностью замкнутый контур — нет масляного тумана при высокой температуре, нет водяного пара при низкой температуре; автоматическая подача масла при низкой температуре
• Refrigerant: R-404A
• Connection size: DN20 / DN25 / DN32 (в зависимости от модели)
• Water-cooled specifications (примеры): охлаждающая вода 800 L/H @1.5~4 bar; 1200 L/H @1.5~4 bar; 2000 L/H @1.5~4 bar; 2900 L/H @1.5~4 bar (в зависимости от модели)
• Dimensions (mm) examples: water-cooled 500×680×1250; air-cooled 500×680×1450 или 650×700×1650 (в зависимости от модели)
• Weight examples: water-cooled 160 / 235 / 315 / 390 kg; air-cooled 195 / 265 / 355 / 425 kg (в зависимости от модели)
• Power examples: AC380V 50Hz 6 kW (max); AC380V 50Hz 8 kW (max); AC380V 50Hz 11 kW (max); AC380V 50Hz 14 kW (max)
• Case material: SUS 304
