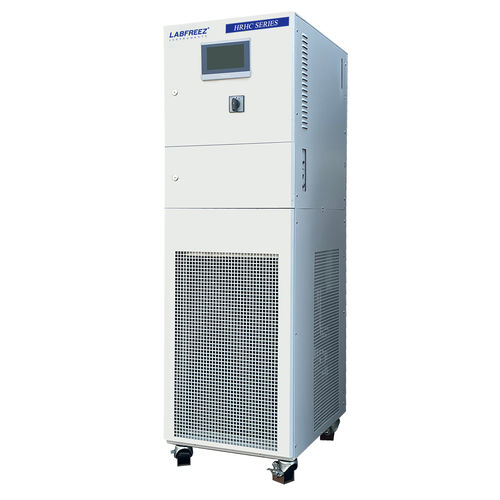

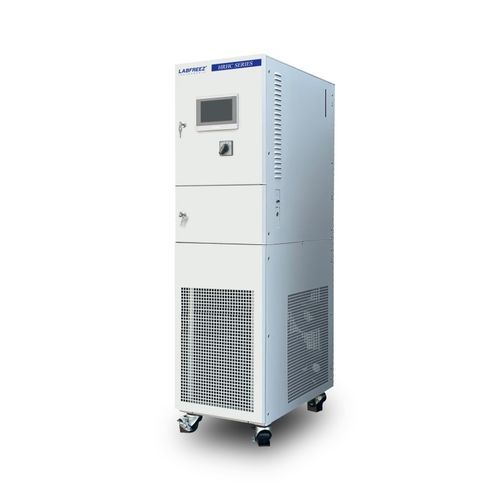

Циркулятор с подогревом HRHC-N series

с подогревом

Краткое описание
Динамический циркулятор температурного контроля, разработанный для испытаний электродвигателей и аккумуляторов новых энергоисточников. Серия HRHC-N обеспечивает точное управление температурой и расходом для лабораторий и испытательных стендов, поддерживает локальное и удалённое управление и встроенные функции безопасности.

Тип применяемого транспортного средства

• Гибридный электрический автомобиль
• Полностью электрический автомобиль
• Автомобиль с водородным двигателем
• Электромобиль на топливных элементах
• Электромобиль с увеличенным запасом хода
• Другие автомобили новой энергетики

Область автомобильного применения
Предназначен для точного температурного контроля синхронных двигателей с постоянными магнитами, двигателей с переключаемым реляктансом, асинхронных двигателей и их контроллеров, используемых при разработке и валидации автомобилей новой энергетики.

Преимущества продукта

• Siemens 7-дюймовый цветной сенсорный экран с режимами локального и удалённого управления для гибкой эксплуатации.
• Функция автоматической защиты при авариях нагрузки с выходами сигналов для обеспечения безопасности испытательного стенда и оборудования.
• Основные компоненты производства международных производителей (компрессор, расширительный клапан, датчики) для надёжной работы.
• Профессиональная окраска корпуса методом высоконапорного электростатического распыления, пригодная для промышленных условий.
• Модульные опции: дополнительное оборудование и расширенные функции управления доступны по запросу.

Технические параметры (таблица)
model
HRHC-N475W | KHRHC-N4A10W | HRHC-N4A15W | HRHC-N4A25W
диапазон температур
-40℃～+100℃
точность температурного управления
±0.5℃
датчик обратной связи температуры
Pt100
отображение температуры
0.01k
управление выходным расходом
3～30 L/min (HRHC-N475W); 3～40 L/min (другие модели)
точность управления расходом
±0.3 L/min
отображение давления
Датчик давления Jeffron; давление отображается на сенсорном экране
нагревательная мощность
7.5 kW | 10 kW | 15 kW | 25 kW
холодопроизводительность (по моделям) при разных температурах
При 100℃: 7.5 kW | 10 kW | 15 kW | 25 kW
При 20℃: 7.5 kW | 10 kW | 15 kW | 25 kW
При 0℃: 7.5 kW | 10 kW | 15 kW | 25 kW
При -20℃: 4.5 kW | 6 kW | 10 kW | 16 kW
При -40℃: 1.8 kW | 2.5 kW | 4 kW | 6.5 kW
компрессор
Emerson Valley Wheel / Danfoss Scroll Compressor
расширительный клапан
Emerson / Danfoss Thermal Expansion Valve
маслоотделитель
Emerson
осушающий фильтр
Emerson / Danfoss
испаритель
Высокоэффективный пластинчатый теплообменник
вход, отображение
Siemens 7 inch color touch screen
защита безопасности
Самодиагностика; защита от перегрузки морозильника; переключатель высокого давления; реле перегрузки; термическая защита; защита при низком уровне жидкости; защита от перегрева; защита при отказе датчика
Полностью закрытая система
Вся система полностью закрыта: нет масляного тумана при высокой температуре; при низкой температуре не происходит поглощения влаги из воздуха; теплоноситель автоматически пополняется при низкой температуре.
хладагент
R404A / R507C
размер подключения
G3/4
Циркуляция воды при 25℃ (требование)
1500 L/H | 2000 L/H | 2800 L/H | 4500 L/H (в зависимости от модели)
Водяной конденсатор
Теплообменник типа Paris / Shen's casing
Мощность (MAX)
13 kW MAX | 17 kW MAX | 25 kW MAX | 38 kW MAX
Вес
280 kg | 320 kg | 360 kg | 620 kg
Питание
3p-380V 50Hz (стандарт); опции: трёхфазный 220V 60Hz, 400V 50Hz, 440V 60Hz
Опциональные функции
Температура расширена до -40℃ ~ +150℃; управление потоком до 0.5 L/min; усиленный контроль давления на морозостойком выходе; высокоточный контроль температуры/потока/давления; шина связи CAN

Технические характеристики

• Серия / Модель: HRHC-N Series (например: HRHC-N475W, KHRHC-N4A10W, HRHC-N4A15W, HRHC-N4A25W)
• Диапазон температур: -40℃ до +100℃ (стандарт)
• Точность температурного контроля: ±0.5℃
• Датчик обратной связи температуры: Pt100
• Разрешение отображения температуры: 0.01k
• Управление расходом: типично 3–30 L/min (некоторые модели 3–40 L/min)
• Точность контроля расхода: ±0.3 L/min
• Отображение давления: датчик Jeffron, отображение на сенсорном экране
• Варианты мощности нагрева: 7.5 kW, 10 kW, 15 kW, 25 kW
• Холодопроизводительность: см. блок технических параметров выше
• Компрессор: Emerson Valley Wheel или Danfoss Scroll
• Расширительный клапан: Emerson или Danfoss
• Тип испарителя: высокоэффективный пластинчатый теплообменник
• Пользовательский интерфейс: Siemens 7 inch color touch screen (поддерживает локальное и дистанционное управление)
• Защитные функции: самодиагностика, защита от перегрузки и по высоким/низким параметрам, защита при отказе датчика
• Система: полностью закрытая холодильная система (предотвращает масляный туман и поглощение влаги)
• Хладагенты: R404A / R507C
• Подключение: G3/4
• Требование к циркуляции воды (25℃): 1500–4500 L/H в зависимости от модели
• Опции по напряжению и расширениям; CAN-шина и опции расширенного управления температурой/потоком/давлением
