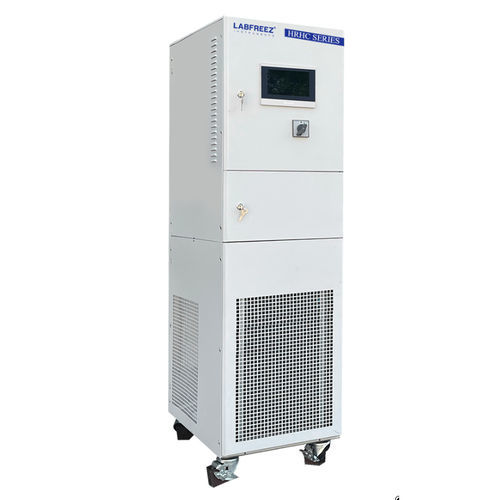

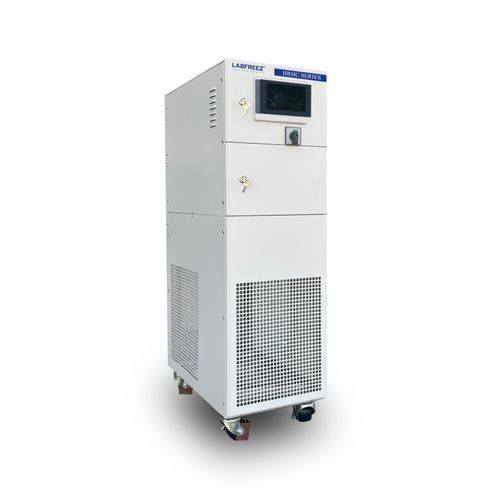

Циркуляционный термостат с охлаждением HRHC-625W

с высокой температурой

Обзор продукта
Серия герметичных холодильных и нагревательных циркуляторов HRHC обеспечивает замкнутую циркуляцию жидкости для динамического управления температурой образцов и технологического оборудования в широком рабочем диапазоне (типичные конфигурации от -60°C до +250°C). Система разработана для точного и повторяемого управления температурой в лабораторных и пилотных условиях.

Применение
Установки HRHC могут подключаться к рубашечным реакторам, стеклянным реакторам, автоклавам, пилотным установкам, мини-производствам, операциям масштабирования, реакторам с двойной стенкой, реакторам с продвинутым потоком, системам дистилляции и вакуума, стендам для испытаний материалов и камерам полупроводниковых процессов.

Преимущества и функции

• Герметичная циркуляция минимизирует загрязнение и продлевает срок службы циркулирующей жидкости.
• Широкие рабочие диапазоны температур в зависимости от конфигурации (в отдельных конфигурациях возможны диапазоны до -100°C...+350°C без замены среды).
• Интеллектуальное PID-управление с опережением (feed-forward) для высокой стабильности и воспроизводимости.
• Пластинчатые теплообменники и оптимизированные нагревательные линии для повышения скорости нагрева/охлаждения.
• Охлаждающая мощность масштабируется от ~0,5 кВт до нескольких сотен кВт в зависимости от модели.
• Опциональные графические TFT сенсорные дисплеи 4", 7" или 10".
• Полный набор аварийных и защитных функций.
• Быстрое охлаждение с высоких температур.
• Опциональное программное обеспечение для связи/управления с расширенной дальностью связи.
• Компактная конструкция для интеграции в лаборатории или цехе.

Конструкция
Применяется полностью закрытая трубопроводная схема с высокоэффективным пластинчатым теплообменником и расширительным баком с ограничением температуры для снижения испарения и контакта с воздухом. Преимущества:

• Только теплоноситель в расширительном баке контактирует с воздухом (бак ограничен по температуре до ~60°C), что снижает риск испарения.
• Отсутствие испарения теплоносителя при высоких температурах.
• Нет необходимости менять теплоноситель для непрерывного управления в широких температурных диапазонах (например: -80°C~190°C, -70°C~220°C, -88°C~170°C, -55°C~250°C, -30°C~300°C в зависимости от конфигурации) без роста давления.

Функции отображения / управления

• Отображение температур процесса (материал и рубашка).
• Индикатор уровня жидкости в расширительном баке.
• Индикаторы состояния холодильной установки, нагревателя и циркуляционного насоса.
• Режимы управления температурой (материал и теплоноситель).
• Установка верхнего/нижнего температурного предела.
• Установка дельта-температуры между рубашкой и материалом реактора.
• Сигнализация низкого уровня жидкости.
• Выбор компрессора вручную/авто.
• Отображение температурной кривой с возможностью масштабирования и экспорта.
• Настройка рецептов/программ и отображение журнала аварий.

Принцип управления
Система использует двойную PID-структуру (мастер и слейв) с feed-forward для минимизации запаздывания и перерегулирования: выход мастера PID в сочетании с feed-forward формирует установки для слейва, обеспечивая точное управление температурными градиентами и быструю реакцию на изменение задания.

Циркуляционный насос
Применяются теплостойкие магнитные насосы или герметичные без утечки насосы для минимизации риска протечек; преимущества включают низкий уровень шума и рабочие диапазоны расхода/давления, соответствующие выбранной модели.

Электронный расширительный клапан
Динамическое регулирование холодильного цикла осуществляется электронным расширительным клапаном (например, Emerson), который точно управляет потоком хладагента (ступенчатое управление, например 0–750 шагов/мин), повышая точность регулирования холодильного контура.

Конфигурационное ПО (опция)

• Опциональное подключение к компьютеру (Ethernet/RS232/RS485) для записи и отображения экрана контроллера на ПК.
• Дальность связи до ~200 м при использовании соответствующего интерфейса.
• Возможности ПО: упрощённая настройка температуры, экран реального времени, запись кривых, выбор программ и журнал аварий.

Защитные функции
Широкий набор защит и самодиагностики: защита последовательности фаз, защита от утечек, защита холодильного контура по высокому/низкому давлению и напряжению, защита насоса от перегрузки, защита компрессора от перегрузки, защита по высокому/низкому уровню жидкости, две независимые защиты от перегрева, защита от воды, защита при перекрытии циркуляционной линии и другие функции сигнализации/индикации.

Подключаемые трубопроводы (примеры из документации)
Items | Диапазон темп. | Разъём интерфейса
Фторрезиновый шланг | -30~200°C | Φ12×16, Φ16×22, Φ20×26
Металлическая изолированная труба | -60~250°C | DN15, DN20, DN25, M24×1.5, M30×1.5, M38×1.5

Интерфейс данных и ПО (стандарт)

• Входы для температурных датчиков PT100.
• USB интерфейс для экспорта данных.
• Интерфейс RS485 (протокол MODBUS RTU).
• Выход контактной сигнализации.

Теплопередающее средо
Выбор теплопередающей среды важен для стабильной работы. LABFREEZ поставляет теплоносители в упаковках (10L, 25L, 30L, 200L). Выберите среду в соответствии с рабочей температурой системы.

Опциональные функции

• Вход измерения температуры 4–20 mA.
• Вход задания температуры 4–20 mA.
• Ethernet интерфейс.
• RS232 интерфейс (протокол MODBUS).
• ПО для управления с ПК (требуется Ethernet).
• Внешняя панель управления с сенсорным экраном.

Характеристики / технические спецификации

• Режим управления: Feed-forward PID, PLC управление.
• Управление температурой: температуры материала и циркулирующей жидкости контролируемы и задаваемы.
• Программа: до 20 программ × 45 сегментов.
• Протокол: MODBUS RTU по RS485.
• Температурные датчики: PT100 для циркуляционной среды и продукта (3 точки измерения). 4–20 mA опционально.
• Панель управления: 7" цветной сенсорный экран с отображением и записью температурных кривых (пример).
• Безопасность: самодиагностика; защита от перегрузки компрессора/насоса; защита по высокому/низкому давлению и температуре.
• Замкнутая система: полностью закрыта для предотвращения масляного тумана или поглощения влаги и автоматического поведения пополнения при низких температурах.
