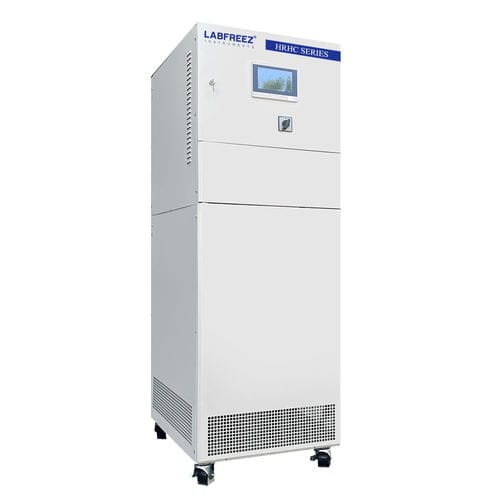

Циркуляционный термостат с охлаждением HRHC-425W-2T N

с высокой температурой

Product
Герметичный холодильный и нагревательный циркулятор (серия HRHC) с динамическим управлением температурой для точного контроля температуры материала и циркуляционной жидкости.

Application
Предназначен для подключения к реакторам, автоклавам, пилотным установкам и мини-производствам, двухстенным и проточным реакторам, установкам дистилляции, испытательным стендам материалов, комбинаторной химии, полупроводниковой промышленности и вакуумным камерам.

Advantages & Functions

• Полностью герметичная схема циркуляции снижает загрязнение и продлевает срок службы теплоносителя.
• Широкие диапазоны рабочих температур доступны в зависимости от модели/конфигурации (примеры: потенциально -100°C до +350°C).
• Интеллектуальное управление температурой по схеме feedforward + PID обеспечивает высокую стабильность и воспроизводимость.
• Пластинчатый теплообменник и оптимизированный трубопровод нагрева улучшают скорость нагрева/охлаждения.
• Диапазон холодопроизводительности от долей кВт до нескольких сотен кВт в зависимости от модели (прибл. 0.5–500 кВт).
• Опционные TFT сенсорные панели (4", 7", 10") с графическим отображением и экспортом данных.
• Комплексные предупреждения и функции безопасности; быстрая отработка охлаждения с высоких температур.
• Опционный удаленный мониторинг по компьютерному интерфейсу (до ~200 м при соответствующей конфигурации).
• Компактные габариты относительно производительности.

Structure design
Закрытая циркуляция жидкости с расширительным баком; высокоэффективный пластинчатый теплообменник снижает требуемый объём теплоносителя и обеспечивает быстрое изменение температуры. Температура расширительного бака ограничена, поэтому только его среда контактирует с воздухом, что уменьшает испарение и риски. Во многих случаях возможны непрерывные диапазоны управления без замены теплоносителя и повышения давления системы (примеры: -80°C~190°C, -70°C~220°C, -88°C~170°C, -55°C~250°C, -30°C~300°C в зависимости от конфигурации).

Key structural advantages

• Только среда в расширительном баке контактирует с воздухом (температура бака ограничена, типично ≤ ~60°C), снижая риск испарения.
• Отсутствие испарения теплоносителя при высоких температурах.
• Сниженная потребность в частой замене теплоносителя при широких температурных диапазонах.

Display function

• Отображает все температуры технологического контроля.
• Показывает уровень жидкости в расширительном сосуде и состояние холодильной системы, нагревателя и циркуляционного насоса.
• Выбираемые режимы управления температурой для материала и теплоносителя; задаваемые верхние/нижние пределы и дифференциал кожух/материал.
• Сигнализация при отсутствии жидкости; ручной/автоматический режим работы компрессора.
• Отображение температурной кривой с масштабированием и экспортом; отображение рецептов/процедур и журналов аварий.

Principle of process control
Двухконтурная PID-архитектура (основной и вторичный контур) с feedforward. Выход основного контура и сигнал feedforward формируют задания для вторичного контура, обеспечивая плотное управление градиентами и минимизацию перерегулирования и запаздываний.

Circulation pump
Применяются магнитные насосы, стойкие к высоким температурам, или герметичные безуплотнительные насосы со скрытой осью для снижения риска утечек; низкий уровень шума и производительные потоки, соответствующие требованиям циркуляции процесса.

Electronic expansion valve
Широкодиапазонное динамическое управление температурой достигается применением электронных расширительных клапанов (пример производителя: Emerson) с шаговым мотором для тонкой настройки расхода хладагента и повышения точности регулирования.

Configuration software (optional)

• Подключение серии HRHC к ПК для установки и записи отображаемых данных.
• Дальность связи до ~200 м при соответствующем интерфейсе.
• Упрощает настройку температур, отображение в реальном времени, запись кривых, выбор программ и журналирование аварий.

Safety protection
Многоступенчатая защита: самодиагностика, защита компрессора от высоко/низковольтных условий, защита от перегрузки насоса/компрессора, сигналы высокого/низкого уровня жидкости, независимая защита от перегрева, фазовая защита и защита при перекрытии линии циркуляции.

Connecting pipe
Типичные соединения и температурная пригодность:

• Фторкаучуковый шланг: -30°C ~ 200°C — размеры Φ12*16, Φ16*22, Φ20*26.
• Металлическая изолированная труба: -60°C ~ 250°C — размеры DN15, DN20, DN25, M24*1.5, M30*1.5, M38*1.5.

Data interface & software (standard)

• Входы для датчиков температуры PT100.
• USB-интерфейс для экспорта данных.
• Интерфейс RS485 (MODBUS RTU) доступен; выход контактного сигнала тревоги.

Heat conduction medium
Выбор подходящего теплоносителя зависит от рабочей температуры для стабильной работы. Типичные варианты фасовки производителя: 10 L, 25 L, 30 L, 200 L.

Optional

• Вход измерения температуры 4–20 mA.
• Вход задания температуры 4–20 mA.
• Ethernet-интерфейс.
• Интерфейс RS232 (MODBUS).
• Программное обеспечение для ПК (требует Ethernet) и внешний пульт управления с сенсорным дисплеем.

Common specifications

• Режим управления: Feedforward PID, PLC-контроль.
• Управление температурой: возможен контроль и задание температуры как материала, так и циркуляционной жидкости.
• Программные возможности: до 20 программ, до 45 сегментов в программе.
• Протокол: MODBUS RTU по RS485.
• Датчики: PT100 для циркуляционной среды и материала (стандарт 3 точки измерения); 4–20 mA опционально.
• Панель управления: 7" цветной сенсорный экран с отображением и записью кривых (другие размеры опциональны).
• Средства безопасности: самодиагностика, защиты от перегрузки, выключатель высокого давления, реле перегрузки, тепловые защитные устройства.
• Закрытая схема предотвращает появление масляного тумана при высоких температурах и попадание влаги при низких температурах; некоторые модели поддерживают автоматическую компенсацию теплоносителя.

Laboratory example specifications
Пример для лаборатории (диапазон среднего температурного носителя -40°C ~ +200°C): система управления = Feedforward PID с PLC; точность контроля теплоносителя ≈ ±0.5°C; точность температуры материала ≈ ±1°C; примеры тепловой мощности 2.5 kW до 10 kW; холодильная мощность и расход/давление зависят от модели и температуры.

Industrial example specifications
Примеры промышленных моделей: HRHC-4A25W, HRHC-4A38W, HRHC-4A60W, HRHC-4A95W, HRHC-4A130W. Типичный диапазон -45°C ~ +250°C; точность управления ≈ ±1°C; нагревательные мощности — от десятков до сотен кВт на крупных моделях; имеются опции с водяным или воздушным конденсатором; корпуса обычно из нержавеющей стали (SUS304).

Notes
Техническое описание характеристик и конфигураций серии HRHC. Коммерческие контактные данные и внешние URL не включены.
