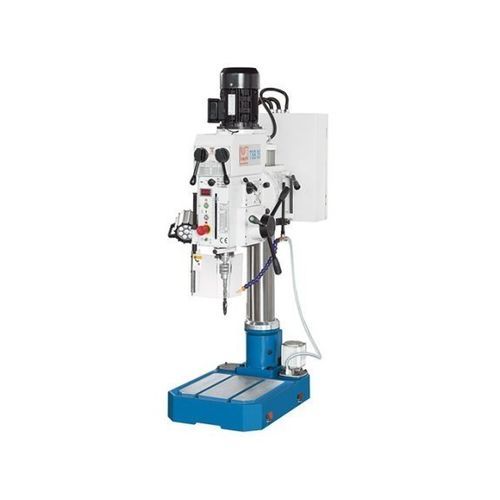

Сверлильно-резьбонарезной станок для верстака TSB 35

для сталис переменной скоростьюкомпактный

Описание
TSB 35 — компактный высокопроизводительный настольный/сверлильный станок колонного типа, предназначенный для широкого круга работ в мастерских: от металлоконструкций до ремонтных цехов. Коробка передач на главной шпинделе обеспечивает высокий крутящий момент и широкий диапазон скоростей; поворотная головка позволяет сверлить под углом; автоматическая подача пиноли обеспечивает работу с большими диаметрами.

Основные преимущества

• Компактное исполнение стол/колонна
• Поворотная рабочая головка для угловых операций (±45°)
• Коробка передач для высокого крутящего момента и широкого диапазона оборотов

Подробности

• Макс. диаметр сверления: 35 mm
• Вылет (throat): 320 mm
• Расстояние носик шпинделя - подошва: 645 mm
• Диапазон оборотов: 125 - 3030 об/мин (6 или 12 ступеней в зависимости от исполнения)
• Конус шпинделя: MK 4
• Ход пиноли: 155 mm
• Автоматическая подача пиноли (3 режима: 0,1 / 0,2 / 0,3 mm/об)
• Жёсткая конструкция из чугуна; регулируемая по высоте головка
• Прямоугольный стол с T-образными пазами и периметрической канавкой для охлаждающей жидкости
• Цифровой индикатор оборотов; система охлаждения; устройство для нарезания резьбы

Стандартная комплектация

• Подставка с местом для хранения
• Защитный экран
• Устройство для нарезания резьбы
• LED-лампа для рабочего места
• Система охлаждения
• Сверлильный патрон
• Инструменты для обслуживания
• Руководство по эксплуатации

Технические характеристики (таблица)
Рабочая зона
Макс. диаметр сверления: 35 мм
Нарезаемая резьба, сталь: M22
Площадь установки основания (Д x Ш): 370 mm x 360 mm
Ход головки: 515 mm
Расстояние носик шпинделя - подошва: 645 mm
Вылет: 320 mm
Диаметр колонны: 120 mm

Главная шпиндель
Частота вращения шпинделя: 125 - 3030 об/мин
Конус шпинделя: MK 4
Ход пиноли: 155 mm

Подача
Подачи пиноли: (3) 0,1 / 0,2 / 0,3 mm/об

Мощность
Мощность двигателя главного привода: 1,2 kW

Габариты и масса
Габариты (Д x Ш x В): 0,81 m x 0,5 m x 1,67 m
Масса: 340 kg

Характеристики / технические спецификации

• Модель: TSB 35
• Тип: Настольная / колонная сверлильная машина
• Макс. диаметр сверления: 35 мм
• Резьба при сверлении стали: M22
• Диапазон оборотов шпинделя: 125–3030 об/мин (6 или 12 ступеней)
• Конус шпинделя: MK 4
• Ход пиноли: 155 mm
• Вылет: 320 mm
• Расстояние шпиндель–стол: 645 mm
• Диаметр колонны: 120 mm
• Ход головки: 515 mm
• Подачи пиноли: 0,1 / 0,2 / 0,3 mm/об
• Мощность двигателя: 1,2 kW
• Габариты: 0,81 m x 0,5 m x 1,67 m
• Масса: 340 kg
