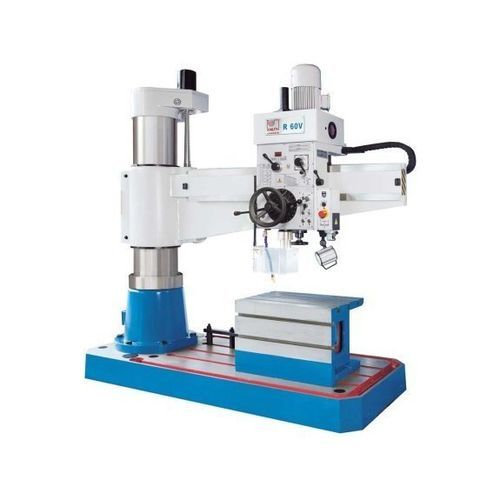

Радиальный сверлильно-резьбонарезной станок R 60 V

для сталивысокоточныйс переменной скоростью

Обзор продукта
Линейка радиально-сверлильных станков для сверления, развертывания и зенкования в стали и чугуне. Предназначены для лёгкой обработки больших и тяжёлых заготовок благодаря большой вылет шпинделя и прочной конструкции. Серия RV — современная версия классического радиально-сверлильного станка, давно востребованная модель KNUTH.

Основные преимущества

• Плавная регулировка частоты вращения шпинделя с цифровой индикацией
• Ящичный стол (кубический стол) для расширенных возможностей зажима
• Высокая жесткость на кручение вылета и крупногабаритная колонна для постоянной точности
• Электрический подъём вылета и тихая, плавная работа зубчатых передач

Узловые особенности

• Основание, колонна, вылет и корпус редуктора изготовлены из высококачественного литья
• Регулировка высоты вылета через мощный моторный привод и подъемный винт
• Подъёмный механизм вылета работает в масляной ванне для надёжности и низкого износа
• Современная конструкция поворотной колонны с оптимизированным зажимом обеспечивает высокую жёсткость и минимальную погрешность при зажиме
• Осевые перемещения и поворот очень плавные, что облегчает работу оператора
• Приводы с закалёнными и прецизионно отшлифованными зубчатыми колесами из хромникелевой стали; смазка через масляный насос
• Главный шпиндель на прецизионных подшипниках с автоматическим тормозом
• Шпоночная зубчатая передача шпинделя шлифована для плавной подачи и минимального износа; головка движется по закалённым и отшлифованным направляющим
• Во всех моделях имеются регулируемые сцепления защиты от перегрузки и регулируемый упор глубины сверления с крупной шкалой и нониусом
• Направляемые противовесы на шпинделе для удобства и безопасности при обращении
• Независимые гидравлические зажимы: вылет можно перемещать по высоте без потери соосности шпиндель—отверстие
• Головка и колонна зажимаются/освобождаются вместе или по отдельности нажатием кнопки
• Центральная система смазки обеспечивает надёжную смазку колонны
• Интегрированная система СОЖ с ёмкостью в основании станка

Стандартная комплектация (пример)

• Интегрированная СОЖ
• Ящичный стол
• LED-рабочая лампа
• Руководство по эксплуатации

Опции (пример)

• Поворотный стол 400 x 600 мм (опция)

Технические данные

• Макс. диаметр сверления: 60 мм
• Резьбонарезание в чугуне: M 52
• Резьбонарезание в стали: M 40
• Макс. глубина сверления: 315 мм
• Размеры рабочего стола: 2400 мм x 1000 мм x 200 мм
• Размеры ящичного стола: 750 мм x 500 мм x 500 мм
• Вылет шпинделя: 350 мм - 1600 мм
• Расстояние от торца шпинделя до поверхности стола: 350 мм - 1250 мм
• Ход вылета (вертикаль): 585 мм
• Диаметр колонны: 350 мм
• Ход сверлильной головки (горизонталь): 1250 мм
• Диапазон оборотов: 38 1/мин - 2000 1/мин
• Крепление шпинделя: 5 MK
• Подачи: 0,06 мм/об - 1 мм/об
• Мощность двигателя главного привода: 4 кВт
• Двигатель подъёма: 1,5 кВт
• Габариты (Д x Ш x В): 2,49 м x 1,05 м x 2,78 м
• Масса: 3.800 кг
• SKU: 101649
