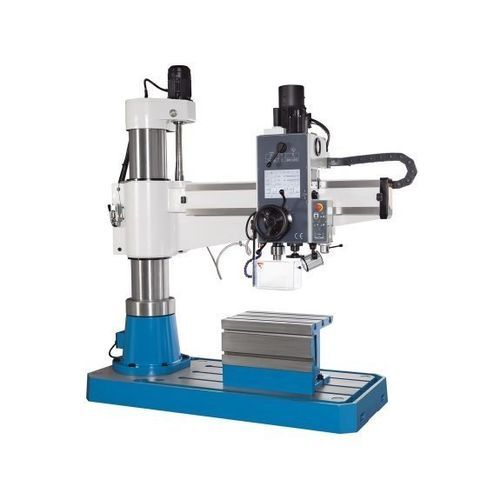

Радиальный сверлильно-резьбонарезной станок R 40 VT PRO

для сталис переменной скоростьюсервоэлектрический

Обзор продукта
Модели R-VT PRO представляют собой новое поколение традиционных радиально-сверлильных станков, предназначенных для точного сверления, зенкования и нарезания резьбы при единичном и мелкосерийном производстве. Интуитивная панель управления с крупным сенсорным экраном упрощает выбор параметров и повышает повторяемость операций. Типичные области применения: ремонт, изготовление оснастки, сталестроение.

Основные преимущества

• Управление через сенсорный экран с рекомендациями по оборотам и подаче
• Подача пиноли от сервопривода для точного электронного управления
• Качественное литое исполнение, крупная колонна и консоль с высокой torsion-жёсткостью
• Моторизованный подъём консоли; подъёмные шестерни в масляной ванне
• 3 года гарантии на сенсорный экран

Подробности

• Основание, колонна, консоль и приводная головка выполнены из качественных литых деталей
• Регулировка высоты консоли осуществляется мощным моторным приводом и вертикальным шпинделем
• Подъёмные шестерни работают в масляной ванне для надёжности и минимального износа
• Плавность перемещений по осям обеспечивает удобство оператора при серийной работе
• Система центральной смазки обеспечивает надёжную смазку колонны
• Электронно управляемая подача пиноли с крупным сенсорным дисплеем
• Глубина сверления устанавливается электронно, ввод проверяется системой
• Единицы измерения выбираются: мм или дюймы
• Мощная система охлаждения включается с сенсорного экрана и может зависеть от работы шпинделя
• Две ступени коробки передач; обороты бесступенчато регулируются и отображаются на мониторе
• Пиноль автоматически возвращается в исходное положение при достижении preset глубины; нарезание резьбы вручную, опционально автоматическое
• Позиционирование консоли по высоте через иконку: система автоматически освобождает/фиксирует гидравлические зажимы и учитывает концевые выключатели
• Головка и колонна могут фиксироваться совместно или раздельно
• Консоль перемещается вертикально без потери соосности шпиндель—отверстие
• Программное обеспечение управления даёт рекомендации по оборотам и подаче в зависимости от диаметра сверла и показывает аварийные сигналы при ошибках эксплуатации

Опция автоматической нарезки резьбы (опционально для R 40 VT PRO / R 60 VT PRO / R 80 VT PRO)

• Функция автоматической нарезки резьбы активируется с сенсорного экрана
• Внутренняя база данных подбирает правильный шаг и рекомендуемую скорость в зависимости от размера метчика
• Нарезание выполняется с автоматической подачей; скорость шпинделя синхронизируется с шагом; упор ограничивает глубину
• При достижении заданной глубины шпиндель реверсирует, пиноль автоматически возвращается

Технические характеристики (таблица)
Рабочая зона
Макс. диаметр сверления: 40 мм
Сверление в чугуне: 52 мм
Резьба в чугуне: M40
Резьба в стали: M30
Макс. глубина сверления: 250 мм
Вылет (throat): 300 мм - 1 300 мм
Расстояние от носка шпинделя до поверхности стола: 300 мм - 1 200 мм
Ход сверлильной головки (горизонтальный): 1 000 мм

Шпиндельная головка
Диапазон скоростей: 74 1/min - 2 200 1/min
Крепление шпинделя: 4 MK

Подачи
Подачи: 0 мм/мин - 300 мм/мин

Мощность привода
Номинальная мощность главного привода: 2,2 кВт
Мотор хода: 1,1 кВт

Габариты и масса
Габариты (Д×Ш×В): 2,07 м × 1,02 м × 2,51 м
Масса: 2 300 кг

Характеристики / технические спецификации

• Модель: R 40 VT PRO
• Manufacturer: KNUTH
• Диаметр сверления (сталь): 40 мм
• Диаметр сверления (чугун): 52 мм
• Резьба (сталь): M30
• Резьба (чугун): M40
• Макс. глубина сверления: 250 мм
• Вылет: 300 мм – 1 300 мм
• Расстояние нос шпинделя - стол: 300 мм – 1 200 мм
• Горизонтальный ход головки: 1 000 мм
• Диапазон скоростей: 74 – 2 200 rpm
• Крепление шпинделя: 4 MK
• Диапазон подач: 0 – 300 мм/мин
• Главный мотор: 2,2 кВт; мотор подачи: 1,1 кВт
• Габариты: 2,07 м × 1,02 м × 2,51 м
• Масса: 2 300 кг
