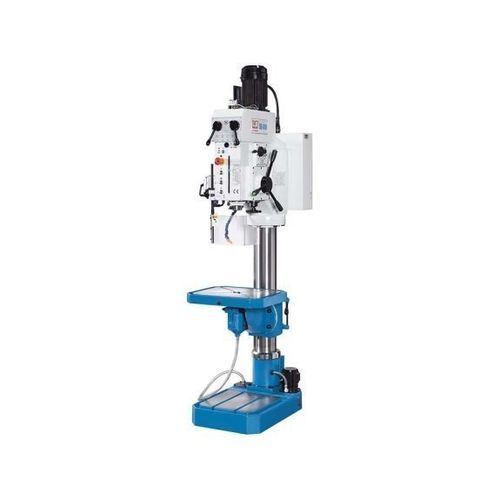

Вертикальный сверлильно-резьбонарезной станок SSB 40 Xn

со стойкойс поворотным столомдля стали

Описание
Сверлильные станки серии SSB Xn разработаны для мастерских — как для ремонта, так и для производства. Толстостенная колонна, надежные коробки передач и мощные приводы обеспечивают жёсткость при обработке мелких деталей и крупных тяжёлых узлов. Модель зарекомендовала себя более 20 лет эксплуатации.

Основные преимущества

• Поворотный и наклонный стол для сверления под углом
• Автоматическая подача сверла с электромагнитной муфтой
• Три скорости подачи пиноли для технологической гибкости
• Интегрированная система охлаждения с насосом
• Светодиодная подсветка и функция выталкивания инструмента в пиноли

Подробности конструкции

• Очень прочная конструкция с толстостенной колонной и большой вылет (340 мм)
• Стол поворачивается на ±45° и регулируется по высоте рукояткой
• Крестообразные Т‑пазы обеспечивают множество вариантов крепления
• Возможность поворота и наклона стола упрощает выравнивание заготовок и инструментов
• Центральный канал подачи охлаждающей жидкости и бак в основании допускают вращение свыше 360° и обеспечивают прецизионную поверхность для установки

Шпиндель и пиноль

• 12‑ступенчатое главное передаточное число с мотором 1,5 кВт обеспечивает широкий, тонко разделённый диапазон оборотов (75–2 020 об/мин)
• 3‑ступенчатая коробка подач в масляной ванне; кнопочное управление для быстрого включения/выключения автоматической подачи
• Цифровой индикатор оборотов на пульте и крупная шкала хода пиноли с регулируемым упором глубины
• Функция нарезания резьбы с автоматическим изменением направления вращения шпинделя при достижении заданной глубины
• Мощный встроенный насос СОЖ и яркая LED‑подсветка включены в стандартную комплектацию
• Функция выталкивания инструмента из пиноли для быстрого безинструментального сменного инструмента

Технические данные - рабочая зона (стол)
Макс. диаметр сверления: 40 мм
Резьбовое нарезание, сталь: M24
Поверхность стола: 540 мм x 440 мм
Ход стола (ручной): 550 мм
Ход пиноли: 190 мм
Диапазон поворота стола (макс.): ±45°
Расстояние от торца шпинделя до поверхности стола: 610 мм
Расстояние от торца шпинделя до основания: 1 195 мм
Вылет: 340 мм
Диаметр колонны: 140 мм
Допустимая нагрузка на стол: 150 кг

Технические данные - шпиндель
Конус шпинделя: 4 MK
Диапазон частот вращения: 75 1/мин - 2 020 1/мин

Технические данные - подача
Подачи пиноли: 0,12; 0,24; 0,4 мм/об

Технические данные - мощность
Мощность двигателя главного привода: 1,5 кВт

Технические данные - габариты и масса
Габариты (Д x Ш x В): 0,95 м x 0,61 м x 2,23 м
Масса: 550 кг

Стандартная комплектация / Примечания

• Поворотный и наклонный стол с регулировкой высоты рукояткой
• Автоматическая подача с электромагнитной муфтой и тремя подачами пиноли
• Интегрированная система СОЖ и насос
• LED‑подсветка и функция выталкивания инструмента в пиноли
• Широкий набор эксплуатационных инструментов и опции аксессуаров (функция нарезки резьбы, защитный экран, LED‑лампа, руководство по эксплуатации и т.д.)

Характеристики / спецификации

• Модель: SSB 40 Xn
• Марка: KNUTH
• Тип: сверлильный станок с колонной
• Макс. диаметр сверления: 40 мм
• Макс. нарезаемая резьба (сталь): M24
• Поверхность стола: 540 x 440 мм
• Ход стола (ручн.): 550 мм
• Ход пиноли: 190 мм
• Диапазон поворота стола: ±45°
• Расстояние от торца шпинделя до стола: 610 мм
• Расстояние от торца шпинделя до основания: 1 195 мм
• Вылет: 340 мм
• Диаметр колонны: 140 мм
• Конус шпинделя: MK4
• Диапазон оборотов шпинделя: 75 – 2020 об/мин
• Подачи пиноли (мм/об): 0,12 / 0,24 / 0,4
• Мощность главного привода: 1,5 кВт
• Габариты (Д×Ш×В): 0,95 × 0,61 × 2,23 м
• Масса: 550 кг
