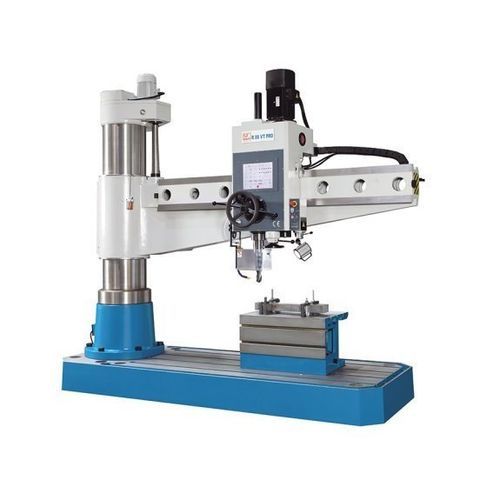

Радиальный сверлильно-резьбонарезной станок R 80 VT PRO

для сталис переменной скоростьюэлектрический

Описание
R 80 VT PRO представляет собой машину нового поколения среди традиционных радиально-сверлильных станков. Интуитивная концепция управления упрощает выбор параметров обработки и помогает оператору при сверлении, зенковании и нарезании резьбы. Станок предназначен для единичного и мелкосерийного производства; часто применяется в ремонте, изготовлении оснастки и сталестроении.

Основные преимущества

• Уникальная концепция управления с сенсорным экраном
• Расширенное электронное управление функциями станка
• Подача пиноли от сервопривода
• Литая конструкция обеспечивает высокую стабильность
• 3 года гарантии на сенсорный экран

Особенности и функции

• Основание, колонна, консоль и головка привода выполнены из литья.
• Увеличенная колонна и консоль с высокой жесткостью на кручение обеспечивают стабильность при обработке.
• Регулировка высоты консоли осуществляется мощным моторным приводом и подъемной шпиндельной передачей; подъемный механизм работает в масляной ванне.
• Оси поворота и перемещения обеспечивают очень плавную работу и облегчают повседневную эксплуатацию.
• Центральная система смазки обеспечивает надежную смазку колонны.
• Электронно управляемая сервоподача пиноли с большим сенсорным дисплеем; глубина сверления задается электронно и проверяется системой.
• Единицы измерения для ввода и отображения выбираются оператором (мм или дюймы).
• Мощная система охлаждения включается с сенсорного экрана и управляется в зависимости от работы главного шпинделя.
• Два ступенчатых режима; частота вращения бесступенчато регулируется и отображается на мониторе.
• При достижении заданной глубины пиноль автоматически возвращается в исходное положение (сервоуправление).
• На стандартных моделях нарезание резьбы выполняется вручную; автоматическое нарезание резьбы доступно как опция на отдельных версиях.
• Высота консоли задается через сенсорную иконку; система автоматически отпускает/фиксирует гидравлические зажимы и учитывает концевые упоры.
• Сверлильная головка и колонна могут зажиматься/ослабляться совместно или отдельно.
• Консоль перемещается по вертикали без потери выверки шпиндель/отверстие.
• Программное обеспечение управления предоставляет рекомендации по оборотам и подаче в зависимости от диаметра сверла.
• Экран аварийных сообщений предупреждает оператора о возможных ошибках и отображает режим работы станка.

Опция нарезания резьбы (на отдельных моделях)

• Автоматические циклы нарезания резьбы могут быть включены на сенсорном экране для оснащённых моделей.
• Правильный шаг и рекомендуемая скорость считываются из внутренней базы данных в зависимости от размера метчика.
• Процесс нарезки резьбы выполняется с автоматической подачей; скорость шпинделя синхронизируется с шагом резьбы, глубина ограничивается упором.
• На включённых моделях при достижении заданной глубины шпиндель меняет направление вращения, а пиноль автоматически возвращается в начальное положение.

Рабочая зона (сводка)
Макс. диаметр сверления: 80 мм
Диаметр сверления в чугуне: 105 мм
Нарезаемая резьба в чугуне: M 60
Нарезаемая резьба в стали: M 52
Макс. глубина сверления: 400 мм
Вылет (throat depth): 465 мм - 2.550 мм
Расстояние от торца шпинделя до поверхности стола: 360 мм - 1.560 мм
Горизонтальный ход сверлильной головки: 2.095 мм

Головка шпинделя (сводка)
Диапазон скоростей: 30 1/min - 1.400 1/min
Крепление шпинделя: 6 MK

Подачи (сводка)
Подачи: 0 мм/мин - 350 мм/мин

Мощности привода (сводка)
Мощность главного привода: 7,5 кВт
Мощность мотора подъёма: 2,6 кВт

Габариты и вес (сводка)
Габариты (Д x Ш x В): 3,59 м x 1,25 м x 3,56 м
Масса: 7 400 кг

Технические характеристики

• Модель: R 80 VT PRO
• Бренд: KNUTH
• Диаметр сверления (сталь): 80 мм
• Диаметр сверления (чугун): 105 мм
• Нарезаемая резьба (чугун): M60
• Нарезаемая резьба (сталь): M52
• Макс. глубина сверления: 400 мм
• Вылет: 465 мм - 2.550 мм
• Расстояние шпиндель-тел: 360 мм - 1.560 мм
• Горизонтальный ход головки: 2.095 мм
• Диапазон скоростей главной шпиндели: 30 - 1.400 об/мин
• Крепление шпинделя: 6 MK
• Диапазон подач: 0 - 350 мм/мин
• Мощность главного двигателя: 7,5 кВт
• Мощность мотора подъёма: 2,6 кВт
• Габариты: 3,59 м x 1,25 м x 3,56 м
• Масса: 7 400 кг
