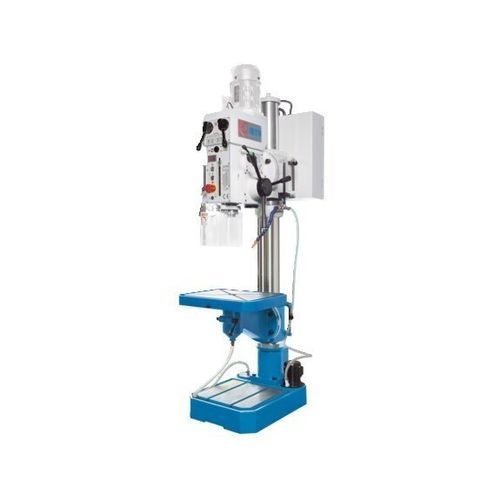

Сверлильно-резьбонарезной станок со стойкой SSB 32 Xn

2 осидля сталиэлектрический

Описание
Колонный сверлильный станок SSB 32 Xn предназначен для гаражных и цеховых работ в ремонте и производстве. Станок оснащён толстостенной колонной, многоступенчатым приводом шпинделя и редуктором подачи. Большая рабочая зона и универсальный зажимной стол обеспечивают обработку мелких деталей и крупных тяжёлых узлов.

Основные преимущества

• Поворотный стол для сверления под углом (±45°)
• Автоматическая подача с тремя скоростями
• Рабочий стол с двумя осями вращения для гибкой фиксации
• Встроенная система охлаждения и бак в основании
• Цифровой индикатор оборотов и светодиодная подсветка рабочего места

Корпус станка

• Толстостенная колонна с большой вылетом для расширенной рабочей зоны
• Регулировка высоты стола ручной маховиком; поворот стола ±45°
• Крестообразно расположенные T‑пазы для различных вариантов крепления
• Функции поворота и вращения стола упрощают выравнивание заготовок и приспособлений
• Центральный канал подачи СОЖ обеспечивает вращение свыше 360°

Шпиндель и пиноль

• 12‑ступенчатое основное передаточное число в сочетании с мощным двигателем для широкого диапазона скоростей
• Электроэлементы Schneider
• Цифровой дисплей текущих оборотов на панели управления
• 3‑ступенчатый редуктор подачи в масляной ванне, прост в переключении
• Кнопка на крестовине для включения/выключения автоматической подачи через электромагнитную муфту
• Ход пиноли отображается на крупной шкале; ограничитель глубины и режим нарезания резьбы с автоматической сменой направления
• Безинструментальное вытолкование из пиноли для быстрой смены инструмента
• Встроенный насос охлаждающей жидкости и LED‑освещение входят в стандартную комплектацию

Технические характеристики (кратко)
Рабочая зона:
Макс. диаметр сверления: 32 мм
Резьбонарезание, сталь: M 20
Поверхность стола: 500 мм x 420 мм
Ручной ход стола: 490 мм
Ход пиноли: 160 мм
Диапазон поворота стола (макс.): ± 45°
Расстояние от носка шпинделя до поверхности стола: 630 мм
Расстояние от носка шпинделя до основания: 1.185 мм
Вылет: 320 мм
Диаметр колонны: 120 мм
Угол наклона головки: ± 50°
Грузоподъёмность стола: 100 кг

Главный шпиндель:
Крепление шпинделя: 4 MK
Диапазон скоростей: 125 об/мин - 3.030 об/мин

Подача:
Подачи пиноли: 0,1 / 0,2 / 0,3 мм/об

Мощность:
Мощность главного двигателя: 1,2 кВт

Габариты и масса:
Габариты (Д x Ш x В): 0,84 м x 0,5 м x 1,96 м
Масса: 540 кг

Характеристики / технические данные

• Модель: SSB 32 Xn
• Макс. диаметр сверления: 32 мм
• Резьбонарезание (сталь): M 20
• Площадь стола: 500 x 420 мм, поворот ±45°
• Ход стола: 490 мм
• Ход пиноли: 160 мм
• Подачи: 0,1 / 0,2 / 0,3 мм/об
• Крепление шпинделя: 4 MK; скорость 125–3.030 об/мин
• Главный двигатель: 1,2 кВт
• Габариты: 0,84 x 0,5 x 1,96 м; Масса: 540 кг
