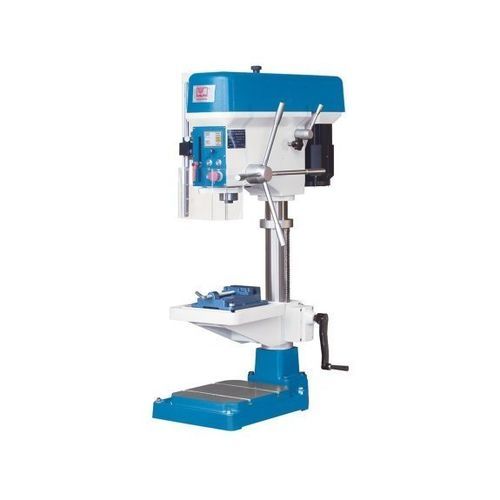

Вертикальный сверлильно-резьбонарезной станок KB 20 SV

со стойкойс переменной скоростьюкомпактный

Краткое описание
Сверлильный станок KB 20 SV — компактная колонная машина для лёгких сверлильных работ, изготовления единичных деталей и ручного серийного производства в мастерских и на промышленных участках. Оснащён бесступенчатым практически не требующим обслуживания приводом и панелью управления с сенсорным экраном для быстрого выбора функций (сверление, нарезание резьбы, настройка).

Основные преимущества

• Компактная конструкция стола
• Сенсорный дисплей для выбора функций
• Встроенная светодиодная рабочая лампа
• Резьбонарезное приспособление с автоматическим разворотом
• Бесступенчатая регулировка скорости шпинделя

Технические данные (подробно)
Рабочая зона
Макс. диаметр сверления: 20 мм
Макс. резьбонарезание: M16
Площадь установки на столе: 255 мм x 255 мм
Расстояние от торца шпинделя до поверхности стола: 366 мм
Расстояние от торца шпинделя до основания: 678 мм
Вылет (работа в зоне): 240 мм
Диаметр колонны: 85 мм
Ход шпинделя: 135 мм

Главный шпиндель
Диапазон оборотов: 205 об/мин - 2 045 об/мин
Крепление шпинделя: 2 MK

Мощность привода
Мощность главного двигателя: 1,1 кВт

Габариты и вес
Габариты (Д x Ш x В): 1 м x 0,56 м x 1,4 м
Масса: 179 кг

Описание конструкции и дополнительные сведения

• Современный дизайн и высококачественное чугунное литьё для обеспечения жёсткости и стабильности
• Точно отшлифованный тяжёлый рабочий стол с диагональными Т-образными пазами
• Плавная регулировка высоты стола даже под нагрузкой
• Крупногабаритная основание с отшлифованной поверхностью и параллельными Т-образными пазами
• Право/лево вращение и автоматическая смена направления для нарезания резьбы
• Шпиндель и шпиндельный вал закалены и отшлифованы
• Прочный ременной привод и плавно работающий мощный двигатель
• Интегрированное светодиодное рабочее освещение в стандартной комплектации
• Модели V: плавная регулировка оборотов с помощью потенциометра
• Модели V: сенсорный экран для удобного выбора функций (сверление, нарезание резьбы, наладка)
• Блок управления позволяет считывать концевые выключатели и отображает функции, такие как подача СОЖ, обороты и рабочее освещение

Стандартная комплектация

• Сверлильный патрон
• Вставные оправки / втулки
• Тиски для сверления
• Резьбонарезное устройство
• Инструменты для обслуживания
• LED-лампа (рабочее освещение)
• Руководство по эксплуатации

характеристики / технические спецификации

• Модель: KB 20 SV
• Бренд: KNUTH
• Категория: Колонный сверлильный станок
• Макс. диаметр сверления: 20 мм
• Макс. нарезаемая резьба: M16
• Диапазон оборотов шпинделя: 205 – 2 045 об/мин
• Крепление шпинделя: 2 MK
• Площадь столa: 255 × 255 мм
• Вылет шпинделя: 240 мм
• Расстояние шпиндель – стол: 366 мм
• Расстояние шпиндель – основание: 678 мм
• Диаметр колонны: 85 мм
• Ход шпинделя: 135 мм
• Мощность главного двигателя: 1,1 кВт
• Габариты (Д×Ш×В): 1,00 м × 0,56 м × 1,40 м
• Масса: 179 кг
