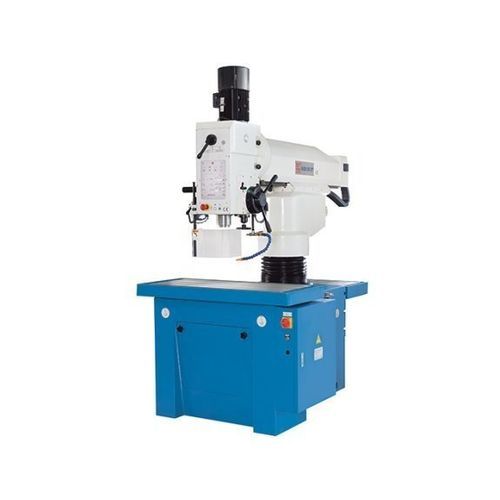

Радиальный сверлильно-резьбонарезной станок KSR 50 VT

для сталивысокоточныйс переменной скоростью

Описание
Радиально‑сверлильные станки серии KSR работают по принципу «инструмент к заготовке» и обеспечивают высокоскоростное сверление с высокой гибкостью применения. Станок KSR 50 VT оснащён электронно управляемой сервоподачей пиноли и сенсорным дисплеем управления, который помогает подбирать параметры для сверления и нарезания резьбы. Предназначен для единичного и мелкосерийного производства, а также для ремонтных работ, изготовления оснастки и металлоконструкций.

Основные преимущества

• Уникальная концепция управления с 3 рабочими станциями
• Расширенное управление функциями станка через сенсорный экран
• Сервоприводная подача пиноли для плавной и точной регулировки подачи
• Линейные направляющие для плавного и высокоточного перемещения стрелы
• Большая рабочая зона, расширяемая опциональными поворотными и угловыми столами
• 3 года гарантии на сенсорный экран

Конструкция и особенности

• Стол, колонна, верхняя траверса и головка привода выполнены из толстостенного высококачественного литого чугуна для высокой жёсткости
• Большое рабочее пространство может быть расширено опциональными поворотными и наклонными столами для различных вариантов фиксации и обработки
• Верхняя траверса перемещается по двум крупногабаритным линейным роликовым направляющим, обеспечивая точное позиционирование и низкие требования к обслуживанию
• Колонна и верхняя траверса оснащены гидравлическими зажимами для надёжной фиксации
• Главный шпиндель с двухступенчатым редуктором и бесступенчатой регулировкой скорости в каждой ступени
• Для сверления под углом буровая головка поворачивается в обе стороны на ±45°
• Централизованная система смазки упрощает обслуживание

Электронно управляемая сервоподача пиноли

• Сервомотор обеспечивает бесступенчатое регулирование подачи пиноли
• Ограничитель глубины задаётся электронно, точность позиционирования ±0,1 мм

Сенсорный экран / Управление

• Все функции станка управляются и отображаются на сенсорном экране
• Единицы измерения для ввода и отображения могут быть выбраны оператором (мм или дюймы)
• В режиме нарезания резьбы пиноль автоматически меняет направление при достижении заданной глубины
• Экранные предупреждения информируют оператора о неисправностях и состоянии машины
• Программное обеспечение управления предлагает рекомендации по числу оборотов и подаче в зависимости от диаметра сверла
• Высокопроизводительная система охлаждения включается с экрана управления

Технические характеристики
Рабочая зона
Макс. диаметр сверления: 50 мм
Резьбонарезание, сталь: M 32
Вынос (throat depth): 960 мм
Расстояние от торца шпинделя до поверхности стола: 760 мм
Диапазон поворота головки: ± 90°
Диаметр колонны: 220 мм
Площадь стола: 1.200 мм x 505 мм
Ход колонны: 400 мм
Ход пиноли: 200 мм

Перемещения
Ход верхней траверсы: 590 мм

Головка шпинделя
Крепление шпинделя: 4 MK
Скорость шпинделя (бесступен.): 50 1/min - 2.000 1/min

Подача
Подачи: 1 мм/мин - 300 мм/мин

Мощности приводов
Мощность главного привода: 3 кВт
Мощность привода подъёма: 1,5 кВт
Мощность привода подачи: 1,26 кВт
Мощность гидравлического насоса: 0,37 кВт
Мощность насоса СОЖ: 0,085 кВт

Габариты и масса
Габариты (Д x Ш x В): 1,72 м x 1,2 м x 2,25 м
Масса: 2.740 кг

Характеристики / технические спецификации (сводка)

• Модель: KSR 50 VT
• Макс. диаметр сверления: 50 мм
• Резьбонарезание (сталь): M32
• Вынос: 960 мм
• Расстояние шпиндель - стол: 760 мм
• Диапазон поворота головки ±90°
• Диаметр колонны: 220 мм
• Площадь стола: 1.200 мм x 505 мм
• Ход верхней траверсы: 590 мм
• Ход колонны: 400 мм
• Ход пиноли: 200 мм
• Крепление шпинделя: 4 MK
• Скорость шпинделя: 50 - 2.000 1/min (бесступен.)
• Подачи: 1 - 300 мм/мин
• Главный привод: 3 кВт
• Габариты: 1,72 м x 1,2 м x 2,25 м
• Масса: 2.740 кг
