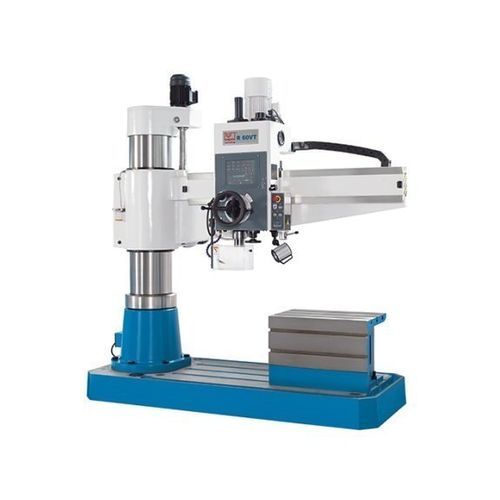

Радиальный сверлильно-резьбонарезной станок R 60 VT PRO

для сталис переменной скоростьюсервоэлектрический

Краткое описание
R 60 VT PRO — сервоуправляемый радиально-сверлильный станок, предназначенный для точного сверления, зенкования и нарезания резьбы при штучном и малосерийном производстве. Большой сенсорный экран и интуитивная концепция управления упрощают выбор параметров и сокращают время переналадки. Типичные области применения: ремонт и обслуживание, инструментальное производство, сталестроение.

Основные преимущества

• Интуитивная концепция управления с большим сенсорным экраном
• Продвинутое электронное управление функциями станка
• Подача пиноли от сервопривода с автоматическим возвратом
• Массивная литая конструкция для высокой устойчивости
• 3 года гарантии на сенсорный экран

Конструкция и механика

• Основание, колонна, консоль и головка редуктора выполнены из высококачественного литья для максимальной жёсткости
• Крупногабаритная колонна и консоль, стойкая к кручению, обеспечивают стабильность обработки
• Регулировка высоты консоли осуществляется мощным мотор-редуктором и вертикальным шпинделем
• Подъёмный механизм консоли работает в масляной ванне для длительного срока службы
• Существенно плавные оси поворота и перемещения снижают нагрузку на оператора
• Система центральной смазки обеспечивает надёжную смазку колонны

Управление и подача

• Электронно управляемая подача пиноли от серводвигателя с управлением с большого сенсорного дисплея
• Глубина сверления задаётся электронно, вводимые значения проверяются системой
• Единицы измерения вводимых и отображаемых данных выбираются (мм / дюймы)
• Система охлаждения включается на сенсорном экране и управляется в зависимости от работы шпинделя
• Два ступенчатых режима с бесступенчатой регулировкой оборотов и отображением на мониторе
• Серводвигатель обеспечивает бесступенчатую подачу пиноли; при достижении заданной глубины пиноль автоматически возвращается
• В базовой комплектации нарезание резьбы вручную; автоматическая нарезка резьбы доступна опционно
• Высота консоли задаётся через иконку на экране; система автоматически освобождает/фиксирует гидравлические зажимы и учитывает концевые выключатели
• Сверлильная головка и колонна могут быть зажаты/ослаблены вместе или по отдельности
• Консоль можно перемещать по высоте без потери соосности шпиндель‑отверстие
• Программное обеспечение даёт рекомендации по оборотам и подаче в зависимости от размера сверла
• Различные предупреждающие экраны информируют оператора о неисправностях и состоянии станка

Автоматическое нарезание резьбы (опция)

• На моделях с опцией нарезания резьбы функция активируется с сенсорного экрана
• Размер метчика/шаг и рекомендованные обороты берутся из внутренней базы данных
• Процесс нарезания выполняется с автоматической подачей; скорость шпинделя синхронизируется с шагом, ограничитель глубины контролирует глубину резьбы
• При достижении заданной глубины шпиндель реверсирует, и пиноль возвращается в исходное положение

Стандартная комплектация и опции

• Панель управления с сенсорным экраном, интегрирующая большинство функций
• Автоматический цикл нарезания резьбы (опция в зависимости от SKU)
• Серводвигатель для подачи пиноли
• Аксессуары для сверления и наборы патронов (опции)
• Кубический стол
• Централизованная смазка (ручная/централизованная)
• Система охлаждения СОЖ
• Рабочее освещение на светодиодах
• Защитный кожух с регулировкой по высоте
• Руководство по эксплуатации

Характеристики / технические спецификации

• Диаметр сверления: 60 мм
• Диаметр сверления (чугун): 70 мм
• Резьбовое сверление, чугун: M50
• Резьбовое сверление, сталь: M45
• Макс. глубина сверления: 315 мм
• Вылет (шорт): 350 мм - 1 600 мм
• Расстояние носик шпинделя - стол: 350 мм - 1 250 мм
• Ход головки (горизонтальный): 1 250 мм
• Диапазон оборотов шпинделя: 38 1/min - 2 000 1/min
• Крепление шпинделя: 5 MK
• Диапазон подач: 0 мм/мин - 300 мм/мин
• Мощность главного привода: 4 кВт
• Мотор подъёма: 1,5 кВт
• Габариты (Д x Ш x В): 2,49 м x 1,05 м x 2,78 м
• Масса: 3 800 кг
