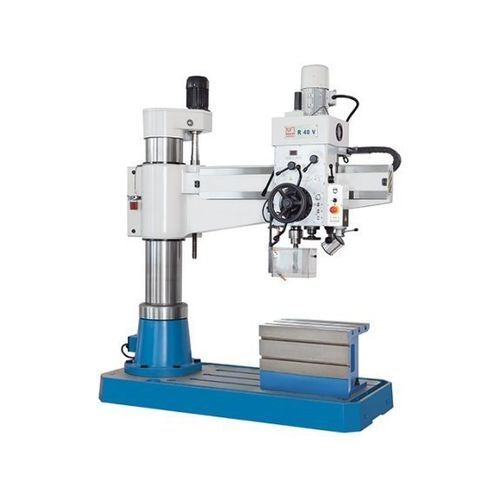

Радиальный сверлильно-резьбонарезной станок R 40 V

для сталис переменной скоростьюинтенсивное использование

Описание продукта
Линейка радиально‑сверлильных станков предоставляет универсальное решение для сверления, развертывания и зенкования в стали и чугуне. R 40 V справляется с крупными и тяжёлыми заготовками благодаря большой вылету и прочной чугунной конструкции. Серия RV — современная доработка классического радиально‑сверлильного станка, востребованная модель KNUTH более 15 лет.

Основные преимущества

• Плавная регулировка оборотов шпинделя с цифровой индикацией
• Ящичный стол для расширенных возможностей зажима
• Чугунная конструкция обеспечивает долговременную жёсткость и точность
• Эргономичная конструкция для простой и удобной эксплуатации

Технические детали

• Основание, колонна, консоль и головка передач изготовлены из высококачественного литья
• Крупногабаритная колонна и консоль с высокой сопротивляемостью к кручению для повышенной жёсткости
• Регулировка высоты консоли мощным моторным приводом и подъёмным шпинделем
• Подъёмный механизм консоли работает в масляной ванне для надёжности и малого износа
• Поворотная конструкция колонны с оптимизированным зажимом обеспечивает максимальную жёсткость и минимальное смещение при зажиме
• Оси поворота и перемещения отличаются очень плавным ходом, что облегчает работу оператора
• Приводы выполнены из закалённой и шлифованной хром‑никелевой стали для плавного и тихого хода
• Все зубчатые передачи надёжно смазываются масляным насосом
• Главный шпиндель на прецизионных подшипниках с автоматическим тормозом
• Зубцы штанги прецизионно шлифованы для плавной подачи и минимального износа
• Сверлильная головка перемещается по закалённым и шлифованным направляющим
• Во всех моделях подачи оснащены регулируемыми муфтами предохранения от перегрузки
• Регулируемый упор глубины сверления с большой легко читаемой шкалой и нониусом
• Элементы управления размещены удобно для практичной эксплуатации и быстрого освоения
• Эффективная система охлаждения СОЖ с баком, встроенным в основание

Особые характеристики

• Бестселлер с оптимальным соотношением габаритов и производительности и современной приводной техникой
• Плавная регулировка оборотов шпинделя с редуктором, хорошо читаемая по цифровой индикации
• Штанга с направленным противовесом для удобства и безопасности
• Механически переключаемая передача подачи на 8 ступеней
• Независимые гидравлические зажимы: консоль можно перемещать по высоте без утраты соосности шпиндель‑отверстие
• Зажим/ослабление головки и колонны осуществляется совместно или раздельно по нажатию кнопки
• Центральная система смазки обеспечивает надёжную подачу смазки в колонну

Технические данные
Рабочая зона
Макс. диаметр сверления: 40 мм
Нарезаемая резьба, чугун: M 40
Нарезаемая резьба, сталь: M 30
Макс. глубина сверления: 260 мм
Размеры рабочего стола: 2.050 мм x 920 мм x 180 мм
Размеры ящичного стола: 635 мм x 450 мм x 450 мм
Вылет: 300 мм - 1.300 мм
Расстояние кончик шпинделя‑поверхность стола: 300 мм - 1.200 мм
Ход консоли (вертикаль): 640 мм
Диаметр колонны: 280 мм

Ходы
Ход сверлильной головки (горизонталь): 1.000 мм

Главный шпиндель
Диапазон частот вращения: 54 об/мин - 2.150 об/мин
Конус шпинделя: 4 MK

Подача
Подачи: 0,1 мм/об - 0,63 мм/об

Мощность
Мощность двигателя главного привода: 2,2 кВт
Двигатель хода: 1,1 кВт

Габариты и масса
Габариты (Д x Ш x В): 2,07 м x 0,9 м x 2,42 м
Масса: 2.300 кг

Характеристики / технические спецификации

• Модель: R 40 V
• Тип: Радиально‑сверлильный станок
• Диаметр сверления: 40 мм
• Вылет шпинделя: 300 - 1.300 мм
• Диапазон частот шпинделя: 54 - 2.150 об/мин
• Макс. глубина сверления: 260 мм
• Диаметр колонны: 280 мм
• Мощность главного привода: 2,2 кВт
• Масса: 2.300 кг
