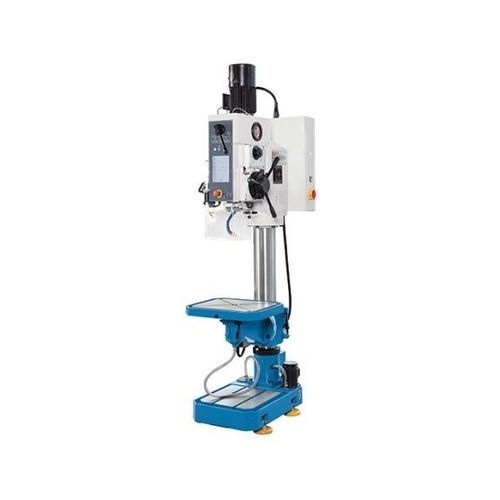

Сверлильно-резьбонарезной станок со стойкой SSB 40 F Super VT

для сталис переменной скоростьюM24

Описание
Станки серии SSB F Super VT предназначены для мастерских, выполняющих обслуживание, изготовление единичных деталей и мелкосерийное производство. Эти колонные сверлильные станки сочетают прочную литую конструкцию с 8" сенсорным дисплеем, который помогает оператору при выборе технологических параметров. Частота вращения шпинделя регулируется бесступенчато, а подача шпинделя осуществляется через надежную механическую коробку передач. Стол имеет моторный подъём для упрощения обработки тяжёлых заготовок.

Основные особенности

• Панель управления 8" с сенсорным экраном и функциями поддержки оператора
• Автоматическая подача шпинделя с механической коробкой передач
• Бесступенчатая регулировка скорости шпинделя (инвертор)
• Моторизованная регулировка высоты стола
• Поворотный и поворачиваемый рабочий стол с диагональными T-образными пазами
• 3 года гарантии на сенсорный экран

Детали продукта

• Подходит для сверления, зенкерования, развертывания и нарезания резьбы
• Очень жёсткая конструкция с толстостенной колонной и большим вылетом
• Основание, колонна, стол и корпус передач выполнены из высококачественного чугуна
• Большой рабочий стол с диагональными стружкоотводящими канавками, поворотный и наклоняемый
• Регулировка высоты стола осуществляется мощным моторным приводом (ход моторизованного перемещения 430 мм)
• Прочный 8" сенсорный экран с интуитивным управлением
• Скорость шпинделя регулируется в двух передачах через инвертор
• Охлаждающая установка и рабочая LED-лампа входят в стандартную комплектацию
• Промежуточные шестерни главного привода работают в масляной ванне для высокой надёжности и минимального износа
• Автоматическая подача шпинделя включается электромагнитной муфтой без применения силы
• В ручном режиме точная глубина сверления устанавливается упором на маховике
• Пылевлагозащищённая LED-рабочая лампа яркая и энергоэффективная
• Функция нарезания резьбы входит в стандартную комплектацию

Технические характеристики (таблица)
Рабочая область
Максимальная глубина сверления: 40 mm
Резьбонарезание, сталь: M24
Площадь установки стола: 540 mm x 440 mm
Ход шпинделя: 190 mm
Ручной ход стола: 540 mm
Моторизованный ход стола: 430 mm
Диапазон поворота стола (макс.): ±50°
Диаметр колонны: 140 mm
Расстояние от носка шпинделя до поверхности стола: 595 mm
Расстояние от носка шпинделя до основания: 1.195 mm
Глубина горловины: 340 mm
Грузоподъёмность стола: 120 kg

Шпиндель
Диапазон скоростей: 60 1/min - 2.600 1/min
Крепление шпинделя: MT4

Подачи
Подачи шпинделя: 0.1, 0.2, 0.3, 0.4 mm/об

Двигатель
Номинальная мощность главного привода: 2 kW

Габариты и вес
Габаритные размеры (Д x Ш x В): 0,88 m x 0,64 m x 2,23 m
Вес: 565 kg

Технические характеристики

• Сверлильная способность: 40 mm
• Резьбонарезание (сталь): M24
• Площадь стола: 540 x 440 mm
• Ход шпинделя: 190 mm
• Ход стола (ручной / моторизованный): 540 mm / 430 mm
• Поворот стола: ±50°
• Диаметр колонны: 140 mm
• Расстояние носок шпинделя - стол: 595 mm
• Глубина горловины: 340 mm
• Грузоподъёмность стола: 120 kg
• Диапазон скоростей: 60 – 2.600 1/min
• Крепление шпинделя: MT4
• Подачи шпинделя: 0.1 / 0.2 / 0.3 / 0.4 mm/об
• Номинальная мощность: 2 kW
• Габариты: 0,88 x 0,64 x 2,23 m
• Вес: 565 kg
