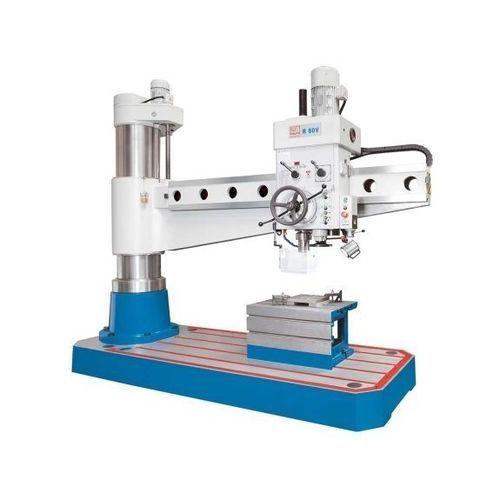

Радиальный сверлильно-резьбонарезной станок R 80 V

для сталис переменной скоростьюинтенсивное использование

Краткое описание
Радиально-сверлильный станок R 80 V предназначен для универсального и мощного сверления, развертывания и зенкования в стали и чугуне. Длинный вылет стрелы и прочная литая конструкция обеспечивают обработку крупных и тяжёлых заготовок с гибкими вариантами закрепления и удобством эксплуатации для производственных и строительных предприятий.

Основные преимущества

• Плавная регулировка числа оборотов шпинделя с цифровой индикацией
• Ящичный стол (cube table) для расширенных вариантов закрепления
• Качественный литой корпус для стабильной точности
• Эргономичный современный дизайн для удобной работы

Подробное описание

• Основание, колонна, консоль и головка редуктора выполнены из высококачественного литья
• Крупногабаритная колонна и консоль с высокой сопротивляемостью к кручению обеспечивают высокую жёсткость
• Регулировка высоты консоли осуществляется мощным моторизованным приводом и подъёмным шпинделем
• Подъёмы консоли работают в масляной ванне для максимальной надёжности и минимального износа
• Современная конструкция поворотной колонны с оптимизированным зажимом обеспечивает максимальную жёсткость и минимальное смещение при зажиме
• Оси поворота и перемещения отличаются очень плавным ходом, снижая нагрузку на оператора
• Зубчатые колёса из хром-никелевой стали закалены и прецизионно шлифованы для тихой и плавной работы
• Все детали редуктора смазываются надёжно через масляный насос
• Главный шпиндель на прецизионных подшипниках с автоматическим тормозом
• Зубчатая передача пиноли шлифована для плавного перемещения и минимального износа
• Сверлильная головка перемещается по закалённым и шлифованным направляющим
• Во всех моделях подачи установлены настраиваемые предохранительные муфты
• Регулируемый упор глубины сверления с крупной, легко читаемой шкалой и нониусом
• Органы управления расположены в пределах досягаемости для удобной и быстрой работы
• Мощная система охлаждения с резервуаром, интегрированным в станину
• Направляемые противовеса на пиноли для удобства эксплуатации и повышения безопасности
• Независимый гидравлический зажим: консоль можно перемещать по высоте без утраты совмещения шпиндель — отверстие
• Головку и колонну можно зажимать/ослаблять совместно или отдельно нажатием кнопки
• Централизованная система смазки обеспечивает надёжную смазку колонны

Рабочая зона (ключевые данные)
Макс. диаметр сверления: 80 мм
Резьбовой проход по чугуну: M 60
Резьбовой проход по стали: M 52
Макс. глубина сверления: 400 мм
Размер рабочей плиты: 3,380 mm x 1,230 mm x 280 mm
Размеры ящичного стола: 580 mm x 850 mm x 500 mm
Вылет (throat): 450 mm - 2,550 mm
Расстояние от торца шпинделя до поверхности стола: 400 mm - 1,580 mm
Ход стрелы (вертикальный): 800 mm
Диаметр колонны: 450 mm

Перемещения
Ход сверлильной головки (горизонтальный): 2,100 mm

Головка шпинделя
Диапазон скоростей: 30 1/min - 1,400 1/min
Конус шпинделя: 6 MK

Подача
Подачи: 0,06 mm/об - 1,38 mm/об

Мощность привода
Мощность главного привода: 7,5 kW
Мотор подъёма: 2,2 kW

Габариты и вес
Габариты (Д x Ш x В): 3,59 m x 1,25 m x 3,53 m
Масса: 7.400 kg

Стандартное оборудование (фрагмент)

• Система СОЖ
• Ящичный стол
• LED-лампа рабочая
• Руководство по эксплуатации

Примечание
Оптимизирован для сверления, развертывания и зенкования в стали и чугуне; предназначен для крупных и тяжёлых заготовок. Плавная регулировка скорости шпинделя с цифровым индикатором и современная технология привода обеспечивают гибкую и точную работу.

Характеристики / технические спецификации

• Макс. диаметр сверления: 80 мм
• Диапазон оборотов шпинделя: 30 — 1.400 об/мин
• Макс. глубина сверления: 400 мм
• Вылет шпинделя: 450 — 2.550 мм
• Размеры рабочего стола: 3,380 x 1,230 x 280 мм
• Размеры ящичного стола: 580 x 850 x 500 мм
• Габариты (Д x Ш x В): 3,59 м x 1,25 м x 3,53 м
• Масса: 7.400 кг
• Мощность главного привода: 7,5 kW
• Мотор подачи: 2,2 kW
• Подачи: 0,06 — 1,38 mm/об
