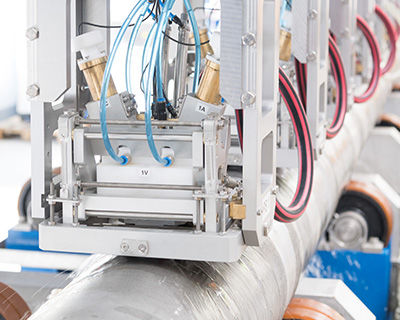

Ультразвуковая система контроля ECHOGRAPH-ALPT/RPTS

автоматическаядля поверхности

Эта система обеспечивает контроль всего объема, даже для круглых прутков большого диаметра (обычно 80 - 350 мм). Механизм контроля выполнен в виде портала или моста. Заготовки подаются в испытательную систему и приводятся во вращение. Держатели датчиков устанавливаются на испытательные каретки, которые линейно перемещаются вдоль прутков. Таким образом, создаются спиралевидные испытательные дорожки. Держатели датчиков устанавливаются на заготовки. Карданная подвеска держателей датчиков обеспечивает хорошее сцепление с поверхностью. Комбинация различных направлений инсонирования позволяет находить дефекты как в сердцевине, так и под поверхностью. Несмотря на практически идентичную конструкцию, компания KARL DEUTSCH использует название RPTS для стальных заготовок и название ALPT для алюминиевых заготовок. - Вращающийся контроль заготовок диаметром 80 - 350 мм - 100 % охват поперечного сечения с помощью спиральных контрольных дорожек - Изменяемое количество держателей датчиков в зависимости от требований к производительности - Карданная подвеска держателя датчика для стабильного соединения - Водоструйное или щелевое соединение в зависимости от задачи испытания - Референции для стали и алюминия
