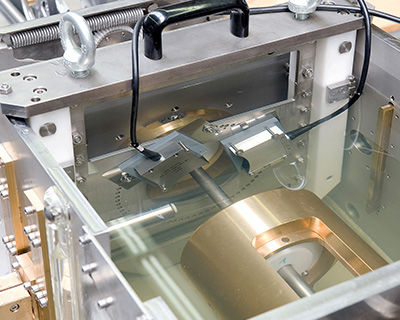

Ультразвуковая система контроля ECHOGRAPH-HRPS

автоматическаяпрутков

Системы ECHOGRAPH-HRPS используются для быстрого испытания прутков в диапазоне диаметров от 7 до 90 мм. Прутки подаются через испытательную машину линейно (со скоростью до 2 м/с). Испытания проводятся по иммерсионной технологии, что означает, что тестируемая часть прутка полностью погружается в воду. В системе используется герметичная водяная камера и кассеты с датчиками, в которых ультразвуковые датчики окружают пруток. В отличие от систем контроля с вращающимися датчиками, эта система контроля работает практически без износа. Сочетание угловых и вертикальных снимков в обоих окружных направлениях обеспечивает 100 %-ный контроль объема прутка. Могут использоваться как обычные датчики, так и датчики с фазированной решеткой. Кассеты и соответствующие зонды доступны в различных размерах в зависимости от диаметра прутка. Ключевые факты - Быстрый контроль прутков диаметром от 7 мм до 90 мм - Линейная подача прутка (до 2 м/с) - 23 обычных датчика или 4-6 датчиков с фазированной решеткой - Соединение по технологии погружения - Быстрая переналадка - Короткие непроверенные концы
