Ультразвуковая система контроля ECHOGRAPH-BAPS

автоматическаятолщинадля листов основных материалов

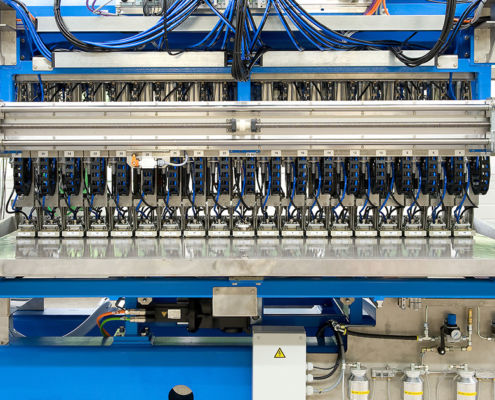

Сварные трубы производятся из прокатных, "бесконечных" полос (или отдельных листов), которые необходимо проверить на наличие ламинарных дефектов и минимальную толщину стенки. Для этого была специально разработана система контроля штрипса BAPS, которая сканирует штрипс с помощью зондов, установленных сверху. Благодаря соединению с водяным зазором используются широкие TR-зонды с небольшими мертвыми зонами. Количество зондов зависит от требуемого покрытия (от 25 % до 100 % в зависимости от спецификации). Типичная толщина листов варьируется от 4 мм до 25 мм, а ширина листов обычно достигает 2 м. Испытательный механизм выполнен в виде моста и обычно оснащен станцией калибровки. Таким образом, датчики могут быть перемещены из испытательного положения и эффективно откалиброваны с помощью испытательного листа, приводимого в движение двигателем. Ключевые факты - Мост для испытания полос - Типичная ширина полосы до 2 м - Типичная чувствительность испытания 3 мм KSR - 6 мм KSR - Изменяемое количество зондов в зависимости от требуемого покрытия - Широкие TR зонды с малой мертвой зоной - Отдельные зонды для центра полосы и для ее краев - Калибровочная станция для эффективной проверки зондов и чувствительности
