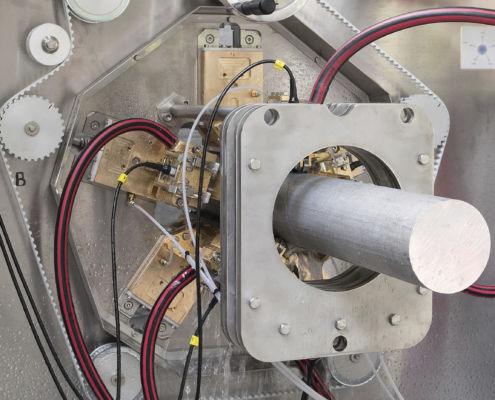

Ультразвуковая система контроля ECHOGARPH-STPS-PAUT

автоматическаядля шлангапрутков

Версия фазированной решетки ECHOGRAPH-STPS-PAUT традиционной системы тестирования прутков ECHOGRAPH-STPS обеспечивает быстрый 100 %-ный контроль объема. Пять датчиков генерируют перекрывающиеся сектора сканирования с количеством снимков до 20 в каждом. В общей сложности используется до 120 параллельных каналов тестирования. Типичный диапазон диаметров испытываемых прутков составляет от 15 мм до 130 мм. Прутки перемещаются через испытательную систему со скоростью до 2 м/с. Механическая конструкция проста и компактна. Очень короткое время переналадки (около пяти минут) возможно благодаря одновременной регулировке всех держателей датчиков. Соединение зондов осуществляется без износа с помощью струй воды (спринтеров). Подпружиненная подвеска держателей датчиков компенсирует неизбежные механические допуски на прямолинейность стержней (обычно 1 мм/м - 2 мм/м) и оптимизирует этот тип системы для испытания черных стержней. Ключевые факты - Быстрое испытание прутков диаметром 15 - 130 мм - Линейная транспортировка прутка (до 2 м/с) - 5 зондов с фазированной решеткой - Соединение с помощью водяных струй (сквиртеров) - Очень быстрая переналадка - Компенсация допусков на прямолинейность за счет подпружиненной подвески держателей датчиков - Короткие непроверенные концы
