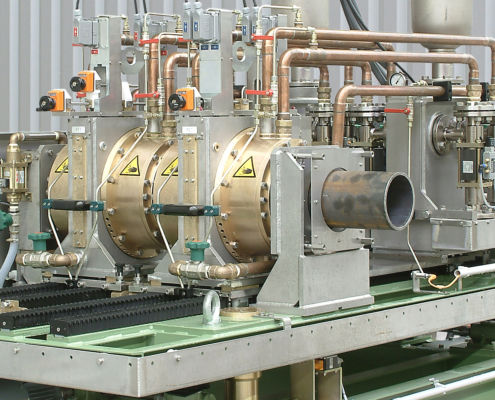

Ультразвуковая система контроля ECHOGRAPH-HRPR

автоматическаядля измеренийтолщина

Высокая скорость испытаний при минимальном механическом износе - ключевые особенности концепции испытаний HRPR, которая уже десятилетиями проверена в промышленности и не использует вращающихся механических компонентов. Трубки с типичными диаметрами от 10 мм до 170 мм подаются через испытательную установку линейно. Испытания проводятся по иммерсионной технологии, что означает полное погружение тестируемой части трубы в воду. В системе используется герметичная водяная камера и кассеты с датчиками, в которых ультразвуковые датчики окружают трубу. В отличие от систем контроля с вращающимися датчиками, эта система контроля работает практически без износа. Кассеты и соответствующие датчики выпускаются различных размеров в зависимости от диаметра трубы. При продольном дефектоскопии труба инсонифицируется в обоих окружных направлениях. Для измерения толщины стенки и контроля поперечных дефектов дополнительно используются дополнительные датчики. Ключевые факты - Быстрый контроль труб диаметром 10 мм - 170 мм - Линейная подача труб (до 2 м/с) - Зонды устанавливаются по кругу в кассетах - Соединение по технологии погружения - Быстрая переналадка - Короткие непроверенные концы
