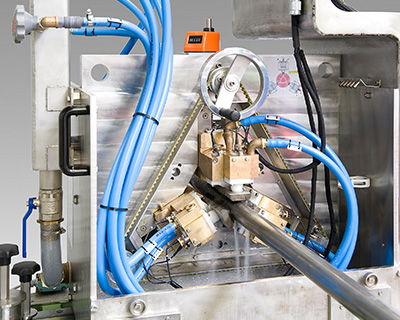

Ультразвуковая система контроля ECHOGRAPH-STPS

автоматическаядля шлангапрутков

Этот тип системы используется для быстрого испытания прутков в диапазоне диаметров от 15 мм до 130 мм. Прутки перемещаются через испытательную машину линейно (со скоростью до 2 м/с). Простая и компактная механика обеспечивает очень короткое время переналадки (около пяти минут) благодаря одновременной регулировке всех держателей датчиков. Соединение зондов осуществляется с помощью струй воды (спринтеров) без износа. Неизбежные механические допуски на прямолинейность стержней (обычно 1 мм/м - 2 мм/м) компенсируются пружинной подвеской держателей датчиков. Таким образом, этот тип системы оптимально подходит для проверки черных прутков. Обычная система контроля включает от 3 до 15 датчиков. Фазированная решетка в исполнении ECHOGRAPH-STPS-PAUT обеспечивает 100 %-ный контроль объема прутка с помощью пяти зондов. Зонды генерируют перекрывающиеся секторные сканирования с количеством снимков до 20 в каждом. В общей сложности используется до 120 параллельных каналов контроля. Ключевые факты - Быстрая проверка прутков диаметром от 15 мм до 130 мм - Линейная транспортировка прутка (до 2 м/с) - 3 - 15 зондов - Соединение с помощью водяных струй (сквиртеров) - Очень быстрая переналадка - Компенсация допусков на прямолинейность за счет подпружиненной подвески держателей датчиков - Короткие непроверенные концы
