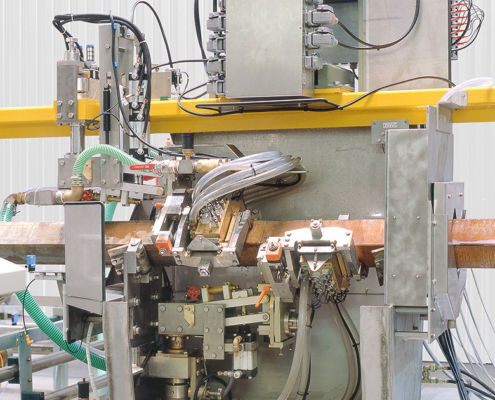

Ультразвуковая система контроля ECHOGRAPH-KNPS

автоматическаядля шланга

В настоящее время круглые и квадратные заготовки (типичное поперечное сечение около 100 мм - 300 мм) обычно производятся методом непрерывного литья и часто подвергаются ультразвуковому контролю непосредственно после этого. Держатели датчиков KNPS также могут надежно сканировать слегка изогнутые и скрученные заготовки благодаря карданному подвесу. Выдающейся особенностью испытательной системы ECHOGRAPH-KNPS является особенно надежное ультразвуковое соединение с помощью струи воды. Для сопряжения с помощью звукового луча не критичны колебания расстояния от датчика до поверхности заготовки в пределах миллиметров. Водяные струи также обеспечивают малоизнашиваемое соединение и быструю перенастройку на различные размеры профиля с большим охватом поперечного сечения заготовки. При проверке квадратных заготовок используется 28 зондов (разделенных между четырьмя держателями) для вертикальной инсонизации заготовок. Для проверки круглых заготовок механика контроля преобразуется и используется девять зондов. Три датчика охватывают область сердцевины, а еще шесть датчиков работают с инсонизацией угловым лучом для приповерхностной зоны. Ключевые факты - Быстрый контроль заготовок диаметром от 100 до 300 мм - Линейная подача заготовок (0,5 м/с - 1 м/с) - 9 - 28 обычных датчиков - Соединение с помощью водяных струй (метод сквиртера) - Быстрая переналадка - Компенсация допусков на прямолинейность за счет карданной подвески держателей датчиков - Держатели датчиков работают в режиме позиционирования (опускание или подъем каждой заготовки)
