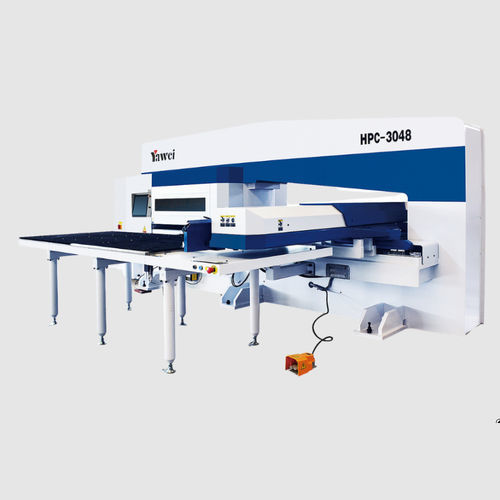

Пробивной пресс ЧПУ HPC series

с сервоприводомдля металладля листа

Описание продукта

• Главная ось управляется серво‑системой штамповки для стабильной и повторяемой работы.
• Полностью сенсорный интерфейс человек‑машина и мощная CNC‑система.
• Запатентованная постоянно‑входящая вращающаяся турель для повышения повторяемости позиционирования.
• Современный промышленный внешний вид для улучшенной эргономики и доступа.
• Обеспечивает эффективную и высокоточную вальц‑формовку и пробивку.
• Энергоэффективная конструкция с низким потреблением и низким уровнем шума.

Доступные модели

• HPC-3078
• HPC-3058
• HPC-3048
• HPC-3044
• HPC-2078
• HPC-2058
• HPC-2048
• HPC-2044

Параметры выбранной модели (HPC-3078)
Номинальная сила: 294 кН
Макс. обрабатываемый размер листа (включая одно перерaсположение): 1250×2500 мм
Макс. толщина листа (углеродистая сталь): 6,35 мм
Макс. толщина листа (нержавеющая сталь): 4 мм
Максимальный диаметр одного пуансона: Φ88,9 мм
Число стандартных позиций пуансонов: 38
Точность пробивки: ±0,1 мм
Частота пробивки: 2300 cpm
Макс. частота пробивки (шаг 1 мм, ход 6 мм): 750 cpm
Макс. частота пробивки (шаг 25,4 мм, ход 6 мм): 410 cpm
Макс. скорость перемещения листа: 102 м/мин
Скорость турели: 30 rpm
Число управляемых осей: 5
Требуемое давление воздуха: 0,6 MPa
Установленная мощность: 6,1 kW
Габариты (Д×Ш×В): 5610 мм × 2300 мм × 2260 мм
Масса: 14 000 кг

Примечания по другим моделям (резюме)
Другие варианты (HPC-3058, HPC-3048, HPC-3044, HPC-2078, HPC-2058, HPC-2048, HPC-2044) обладают теми же ключевыми характеристиками: серво‑управляемая главная ось, сенсорный HMI, запатентованная турель с постоянным зацеплением, схожая точность пробивки (±0,1 мм) и стандартное число позиций инструмента (38). Максимальные размеры листа, частоты пробивки, габариты и масса зависят от модели (примерно до 2000×5000 мм и масса ≈12 500–24 500 кг).

Особенности / технические характеристики

• Семейство продуктов: серия HPC (Servo CNC Turret Punch)
• Управление: серво‑управляемая главная ось; сенсорный HMI; CNC‑система
• Номинальная сила (пример HPC-3078): 294 кН
• Макс. размер листа (HPC-3078): 1250×2500 мм (другие модели до 2000×5000 мм)
• Макс. толщина углеродистой стали: 6,35 мм
• Макс. толщина нержавеющей стали: 4 мм
• Макс. диаметр одного пуансона: Φ88,9 мм
• Стандартные позиции пуансонов: 38
• Точность пробивки: ±0,1 мм
• Частота пробивки (HPC-3078): до 2300 cpm
• Макс. скорость перемещения листа: 102 м/мин
• Скорость турели: 30 rpm
• Управляемые оси: 5
• Воздушный источник: 0,6 MPa
• Установленная мощность: 6,1 kW
• Типичные габариты (HPC-3078 Д×Ш×В): 5610×2300×2260 мм
• Типичный вес (HPC-3078): 14 000 кг (другие варианты ≈12 500–24 500 кг)
