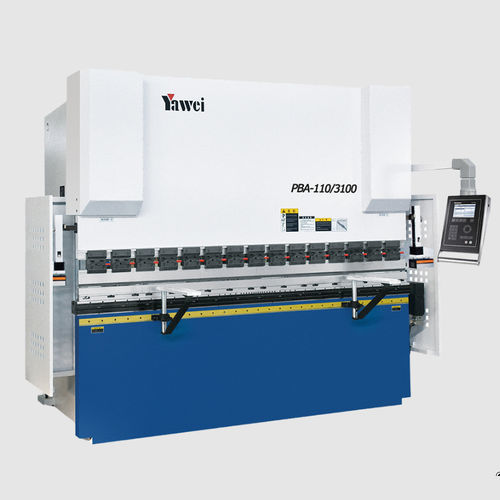

Электрогидравлический листогибочный пресс PBA series

ЧПУс высокой скоростьювысокая мощность

Обзор

• Строгий промышленный дизайн в минималистичном стиле и эргономичная компоновка управления для цеховой эксплуатации.
• Оптимальная настройка параметров и качественные ключевые компоненты для стабильной работы и удобной эксплуатации.
• Полностью замкнутая система электро-гидравлического сервосинхронизированного управления (импорт из Германии) для точной синхронизации и повышения энергоэффективности.
• Высокожёсткая рама и механическая коррекция профиля (crowning) на рабочем столе под управлением CNC для равномерной точности гиба.

Доступные модели

• PBA-300/4100
• PBA-300/3100
• PBA-220/4100
• PBA-220/3100
• PBA-160/4100
• PBA-160/3100
• PBA-110/4100
• PBA-110/3100
• PBA-63/2550
• PBA-63/2050
• PBA-35/1250

Технические характеристики по моделям
PBA-300/4100
Сила гиба: 3000 kN
Длина гиба A: 4100 mm
Расстояние между колоннами B: 3600 mm
Глубина горла D: 410 mm
Ход ползуна C: 265 mm
Высота штампа E: 580 mm
Скорость ползуна: 120 mm/s (подход) 10 mm/s (работа) 120 mm/s (возврат)
Мощность основного двигателя: 22 kW
Объём бака масла: 600 L
Габариты L*W*H: 4670*1925*3080 mm
Вес машины: 15800 kg

PBA-300/3100
Сила гиба: 3000 kN
Длина гиба A: 3100 mm
Расстояние между колоннами B: 2600 mm
Глубина горла D: 410 mm
Ход ползуна C: 265 mm
Высота штампа E: 580 mm
Скорость ползуна: 120 mm/s (подход) 10 mm/s (работа) 120 mm/s (возврат)
Мощность основного двигателя: 22 kW
Объём бака масла: 450 L
Габариты L*W*H: 3670*1925*2980 mm
Вес машины: 13800 kg

PBA-220/4100
Сила гиба: 2200 kN
Длина гиба A: 4100 mm
Расстояние между колоннами B: 3600 mm
Глубина горла D: 410 mm
Ход ползуна C: 215 mm
Высота штампа E: 550 mm
Скорость ползуна: 160 mm/s (подход) 12 mm/s (работа) 150 mm/s (возврат)
Мощность основного двигателя: 17 kW
Объём бака масла: 400 L
Габариты L*W*H: 4650*1795*2950 mm
Вес машины: 12800 kg

PBA-220/3100
Сила гиба: 2200 kN
Длина гиба A: 3100 mm
Расстояние между колоннами B: 2600 mm
Глубина горла D: 410 mm
Ход ползуна C: 215 mm
Высота штампа E: 550 mm
Скорость ползуна: 160 mm/s (подход) 12 mm/s (работа) 150 mm/s (возврат)
Мощность основного двигателя: 17 kW
Объём бака масла: 300 L
Габариты L*W*H: 3650*1795*2850 mm
Вес машины: 10800 kg

PBA-160/4100
Сила гиба: 1600 kN
Длина гиба A: 4100 mm
Расстояние между колоннами B: 3600 mm
Глубина горла D: 410 mm
Ход ползуна C: 215 mm
Высота штампа E: 550 mm
Скорость ползуна: 200 mm/s (подход) 13 mm/s (работа) 160 mm/s (возврат)
Мощность основного двигателя: 11.3 kW
Объём бака масла: 400 L
Габариты L*W*H: 4630*1525*2950 mm
Вес машины: 10500 kg

PBA-160/3100
Сила гиба: 1600 kN
Длина гиба A: 3100 mm
Расстояние между колоннами B: 2600 mm
Глубина горла D: 410 mm
Ход ползуна C: 215 mm
Высота штампа E: 550 mm
Скорость ползуна: 200 mm/s (подход) 13 mm/s (работа) 160 mm/s (возврат)
Мощность основного двигателя: 11.3 kW
Объём бака масла: 300 L
Габариты L*W*H: 3650*1795*2850 mm
Вес машины: 10800 kg

PBA-110/4100
Сила гиба: 1100 kN
Длина гиба A: 4100 mm
Расстояние между колоннами B: 3600 mm
Глубина горла D: 410 mm
Ход ползуна C: 215 mm
Высота штампа E: 550 mm
Скорость ползуна: 160 mm/s (подход) 12 mm/s (работа) 150 mm/s (возврат)
Мощность основного двигателя: 8.7 kW
Объём бака масла: 300 L
Габариты L*W*H: 4650*1795*2950 mm
Вес машины: 12800 kg

PBA-110/3100
Сила гиба: 1100 kN
Длина гиба A: 3100 mm
Расстояние между колоннами B: 2600 mm
Глубина горла D: 410 mm
Ход ползуна C: 215 mm
Высота штампа E: 550 mm
Скорость ползуна: 160 mm/s (подход) 12 mm/s (работа) 150 mm/s (возврат)
Мощность основного двигателя: 8.7 kW
Объём бака масла: 300 L
Габариты L*W*H: 3650*1795*2850 mm
Вес машины: 10800 kg

PBA-63/2550
Сила гиба: 630 kN
Длина гиба A: 2550 mm
Расстояние между колоннами B: 2150 mm
Глубина горла D: 350 mm
Ход ползуна C: 175 mm
Высота штампа E: 480 mm
Скорость ползуна: 180 mm/s (подход) 12.5 mm/s (работа) 140 mm/s (возврат)
Мощность основного двигателя: 5.5 kW
Объём бака масла: 200 L
Габариты L*W*H: 3120*1450*2390 mm
Вес машины: 5000 kg

PBA-63/2050
Сила гиба: 630 kN
Длина гиба A: 2050 mm
Расстояние между колоннами B: 1750 mm
Глубина горла D: 350 mm
Ход ползуна C: 175 mm
Высота штампа E: 480 mm
Скорость ползуна: 180 mm/s (подход) 12.5 mm/s (работа) 140 mm/s (возврат)
Мощность основного двигателя: 5.5 kW
Объём бака масла: 150 L
Габариты L*W*H: 2720*1450*2390 mm
Вес машины: 4000 kg

PBA-35/1250
Сила гиба: 350 kN
Длина гиба A: 1250 mm
Расстояние между колоннами B: 950 mm
Глубина горла D: 300 mm
Ход ползуна C: 120 mm
Высота штампа E: 450 mm
Скорость ползуна: 180 mm/s (подход) 16 mm/s (работа) 180 mm/s (возврат)
Мощность основного двигателя: 4.4 kW
Объём бака масла: 100 L
Габариты L*W*H: 1930*1400*2200 mm
Вес машины: 3000 kg

Ключевые особенности

• Система управления: полностью замкнутый цикл электро-гидравлического сервоуправления (импорт из Германии).
• Рама: высокопрочная конструкция для стабильной и точной обработки гибов.
• Crowning: механическая компенсация под управлением CNC для равномерного качества гиба по всей длине.
• Привод и мощность: мощность главного двигателя варьируется по моделям (4.4 kW — 22 kW), силы гиба от 350 kN до 3000 kN.
• Гидравлика: объёмы бака масла зависят от модели (100 L — 600 L).
• Многоступенчатые скорости ползуна для оптимизации тактового времени.

Типичные применения

• Листовая металлообработка и слесарные цеха
• Производство бытовой техники и электрических корпусов
• Гибка фасадных и навесных панелей
• Детали для машиностроения и строительной техники
