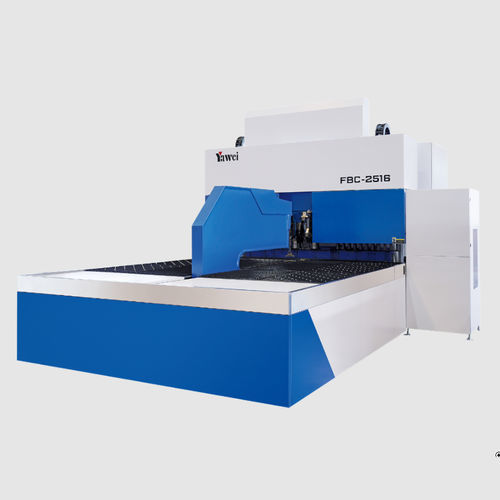

Сервоэлектрический листогибочный пресс FBC series

ЧПУс автоматическим устройством смены инструментовавтоматический

Общее описание

• Шаблон с шарнирным соединением адаптируется к деталям сложной формы и компенсирует ограничения фиксированных пресс-форм.
• Автоматическая смена инструмента/матрицы обеспечивает быструю настройку размеров и замену формы в процессе.
• Пневматический шарнир избегает столкновений со стороны формовки и предотвращает царапины на поверхности детали.
• Полностью сервоэлектрическое управление с 20 осями для точной и энергоэффективной работы.

Технические параметры — FBC2016
Максимальная диагональ листа: 2400 mm
Макс. длина сгиба: 2000 mm
Макс. высота сгиба: 165 mm
Макс. толщина листа (мягкая сталь 410 MPa): 2 mm
Макс. толщина листа (нержавеющая сталь 600 MPa): 1,5 mm
Макс. толщина листа (алюминиевый сплав 265 MPa): 3 mm
Мин. толщина листа: 0,35 mm
Сервооси: 20
Габариты (Д×Ш×В): 4,6 × 4,6 × 3,1 m
Масса машины: 14300 kg


Технические параметры — FBC2516
Максимальная диагональ листа: 2800 mm
Макс. длина сгиба: 2500 mm
Макс. высота сгиба: 165 mm
Макс. толщина листа (мягкая сталь 410 MPa): 2 mm
Макс. толщина листа (нержавеющая сталь 600 MPa): 1,5 mm
Макс. толщина листа (алюминиевый сплав 265 MPa): 3 mm
Мин. толщина листа: 0,35 mm
Сервооси: 20
Габариты (Д×Ш×В): 5,5 × 4,9 × 3,2 m
Масса машины: 20000 kg


Технические параметры — FBC3016
Максимальная диагональ листа: 3400 mm
Макс. длина сгиба: 3000 mm
Макс. высота сгиба: 165 mm
Макс. толщина листа (мягкая сталь 410 MPa): 2 mm
Макс. толщина листа (нержавеющая сталь 600 MPa): 1,5 mm
Макс. толщина листа (алюминиевый сплав 265 MPa): 3 mm
Мин. толщина листа: 0,35 mm
Сервооси: 20
Габариты (Д×Ш×В): 6,6 × 5,4 × 3,2 m
Масса машины: 23400 kg


Особенности / Технические характеристики

• Серия: автоматическая смена инструмента CNC-листогиб серии FBC (модели FBC2016, FBC2516, FBC3016).
• Способ смены: полностью автоматическая смена формы с быстрым регулированием размеров и поддержкой замены в процессе.
• Тип матрицы: шарнирная матрица для сложных форм; пневматический шарнир избегает контакта с поверхностью заготовки.
• Управление: полностью сервоэлектрическое — 20 осей для точности и повторяемости.
• Возможности по материалам (типично): мягкая сталь (410 MPa) до 2 мм; нержавеющая сталь (600 MPa) до 1,5 мм; алюминиевый сплав (265 MPa) до 3 мм.
• Минимальная толщина листа: 0,35 mm.
• Применение: производство панелей, корпусов, HVAC-компонентов, электрических шкафов и сложных профильных листовых деталей.
