Сервоэлектрический листогибочный пресс FBA series

ЧПУдля цехасверхточный

Общее описание

• Семейство CNC-листогибов для точной гибки листового материала с полноцветным сенсорным HMI и современной CNC-системой управления.
• Надёжное механическое зажимное устройство и гибкие позиционирующие элементы для повторяемой обработки деталей.
• Модели охватывают широкий диапазон длин и высот гиба, а также толщин материалов, подходят для изготовления корпусов, панелей и HVAC-применений.
• Разработаны с упором на низкое энергопотребление и уменьшение уровня шума в производственной среде.

Доступные модели / Опции

• FBA1516
• FBA1516 (с присосом)
• FBA2016
• FBA2020
• FBA2030

Технические характеристики
FBA1516
Макс. диагональная длина листа: 1850 mm
Макс. длина гиба: 1500 mm
Макс. высота гиба: 165 mm
Макс. толщина листа (мягкая сталь 410 N/mm²): 1,2 mm
Макс. толщина листа (нержавеющая сталь 660 N/mm²): 0,8 mm
Макс. толщина листа (алюминиевый сплав 265 N/mm²): 1,6 mm
Мин. толщина листа: 0,5 mm
Сервооси: 12
Общая мощность: 28 kW
Габариты (L*W*H): 4.4*2.2*2.45 m
Масса машины: 10000 kg

FBA1516 (с присосом)
Макс. диагональная длина листа: 1850 mm
Макс. длина гиба: 1500 mm
Макс. высота гиба: 165 mm
Макс. толщина листа (мягкая сталь 410 N/mm²): 1,2 mm
Макс. толщина листа (нержавеющая сталь 660 N/mm²): 0,8 mm
Макс. толщина листа (алюминиевый сплав 265 N/mm²): 1,6 mm
Мин. толщина листа: 0,5 mm
Сервооси: 9
Общая мощность: 25 kW
Габариты (L*W*H): 3.4*2.2*2.45 m
Масса машины: 9500 kg

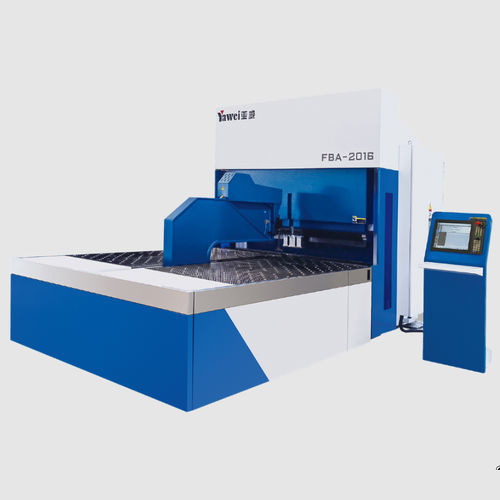

FBA2016
Макс. диагональная длина листа: 2400 mm
Макс. длина гиба: 2000 mm
Макс. высота гиба: 165 mm
Макс. толщина листа (мягкая сталь 410 N/mm²): 2,0 mm
Макс. толщина листа (нержавеющая сталь 660 N/mm²): 1,2 mm
Макс. толщина листа (алюминиевый сплав 265 N/mm²): 3,0 mm
Мин. толщина листа: 0,5 mm
Сервооси: 12
Общая мощность: 36 kW
Габариты (L*W*H): 4.5*2.8*2.8 m
Масса машины: 14000 kg

FBA2020
Макс. диагональная длина листа: 2400 mm
Макс. длина гиба: 2000 mm
Макс. высота гиба: 200 mm
Макс. толщина листа (мягкая сталь 410 N/mm²): 2,0 mm
Макс. толщина листа (нержавеющая сталь 660 N/mm²): 1,2 mm
Макс. толщина листа (алюминиевый сплав 265 N/mm²): 3,0 mm
Мин. толщина листа: 0,5 mm
Сервооси: 12
Общая мощность: 36 kW
Габариты (L*W*H): 4.5*2.8*3.0 m
Масса машины: 17000 kg

FBA2030
Макс. диагональная длина листа: 2400 mm
Макс. длина гиба: 2000 mm
Макс. высота гиба: 300 mm
Макс. толщина листа (мягкая сталь 410 N/mm²): 2,0 mm
Макс. толщина листа (нержавеющая сталь 660 N/mm²): 1,5 mm
Макс. толщина листа (алюминиевый сплав 265 N/mm²): 3,0 mm
Мин. толщина листа: 0,35 mm
Сервооси: 13
Точность угла: ±30′
Общая мощность: 36 kW
Габариты (L*W*H): 4.6*2.8*3.2 m
Масса машины: 15800 kg

Характеристики / технические спецификации

• Интерфейс человек–машина: полнофункциональное сенсорное HMI с CNC-системой для управления программами и обеспечения повторяемости.
• Зажим: надёжное механическое зажимание в сочетании с гибкими позиционирующими устройствами для сложных геометрий.
• Работа с материалами: мягкая сталь, нержавеющая сталь и алюминиевые сплавы (максимальная толщина зависит от модели и прочности материала).
• Минимальная толщина листа: 0,35–0,5 мм в зависимости от модели.
• Сервооси: от 9 до 13 в линейке (крупные модели могут иметь дополнительные оси).
• Установленная мощность: 25–36 kW в зависимости от модели.
• Габариты и масса варьируются по модели — проверьте модельные размеры для планирования размещения и транспортировки.

Изображения и видео
Страница продукта содержит галерею образцов изображений и демонстрационное видео, показывающее компоновку оборудования, оснастку и типичные результаты производства.
