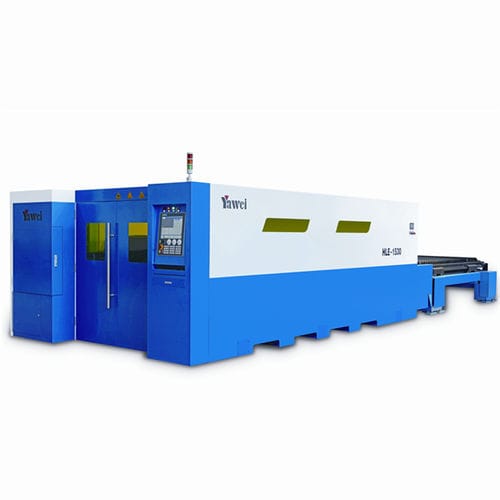

Лазерный станок для резки HLE series
для металладля листаЧПУ

Лазерный станок для резки - HLE series - JIANGSU YAWEI MACHINE TOOL - для металла / для листа / ЧПУ
Лазерный станок для резки - HLE series - JIANGSU YAWEI MACHINE TOOL - для металла / для листа / ЧПУ
Лазерный станок для резки - HLE series - JIANGSU YAWEI MACHINE TOOL - для металла / для листа / ЧПУ - изображение - 2
Добавить в папку «Избранное»
Добавить к сравнению

Характеристики

Технология
лазерный
Обрабатываемый материал
для металла
Обработываемое изделие
для листа
Тип управления
ЧПУ
Конструкция
тип козлового крана
Другие характеристики
высокоэффективный
Ход Х

МАКС.: 13 040 mm
(513,39 in)

МИН.: 3 070 mm
(120,87 in)

Ход Y

МАКС.: 3 220 mm
(126,77 in)

МИН.: 1 545 mm
(60,83 in)

Ход Z

МАКС.: 430 mm
(17 in)

МИН.: 300 mm
(12 in)

Скорость резки

МАКС.: 2,833 m/s
(9,295 ft/s)

МИН.: 1,667 m/s
(5,469 ft/s)

Мощность лазера

МАКС.: 80 000 W

МИН.: 3 000 W

Повторяемость

0,02 mm, 0,03 mm
(0,0008 in, 0,0012 in)

Ускорение

МАКС.: 14,71 m/s²
(48,26 ft/s²)

МИН.: 9,81 m/s²
(32,19 ft/s²)

Габаритная длина

МАКС.: 30 000 mm
(1 181 in)

МИН.: 9 200 mm
(362 in)

Габаритная ширина

МАКС.: 6 500 mm
(256 in)

МИН.: 5 000 mm
(197 in)

Вес

32 000 kg
(70 547,92 lb)

Грузоподъемность

МАКС.: 19 500 kg
(42 990,1 lb)

МИН.: 1 000 kg
(2 204,6 lb)

Описание

Описание продукта
  • Портальные лазерные станки серии HLE для промышленной резки листового металла: быстрая реакция управления и низкие эксплуатационные затраты.
  • Технология «bright-surface» обеспечивает высокую скорость резки, минимальный конус и низкую шероховатость поверхности.
  • Портальная конструкция с двойным приводом и высокожёстким шасси, отпущенная для снятия внутренних напряжений — стабильная длительная работа.
  • Человекоориентированный интерфейс оператора с расширенной библиотекой параметров резки и защитой головки от столкновений.


Параметры продукта
HLE-25120
Диапазон резки: 12100*2545mm
Ход по X: 12120mm
Ход по Y: 2565mm
Ход по Z: 430mm
Макс. скорость траектории X-Y: 170m/min
Макс. ускорение X/Y: 1.2Gm/s²
Точность позиционирования: ±0.03mm
Точность повторного позиционирования: ±0.02mm
Макс. нагрузка стола: 9400/14000Kg
Габариты станка: 28700*5800*2300mm
Масса станка: 32000Kg
Мощность лазерного генератора: 12/20/30/40/50/60/80Kw

HLE-2580
Диапазон резки: 8100*2545mm
Ход по X: 8120mm
Ход по Y: 2565mm
Ход по Z: 430mm
Макс. скорость траектории X-Y: 170m/min
Макс. ускорение X/Y: 1.2Gm/s²
Точность позиционирования: ±0.03mm
Точность повторного позиционирования: ±0.02mm
Макс. нагрузка стола: 6250/9400Kg
Габариты станка: 20500*5800*2300mm
Мощность генератора: 12/20/30/40/60/80Kw

HLE-2560
Диапазон резки: 6100*2545mm
Ход по X: 6120mm
Ход по Y: 2565mm
Ход по Z: 340mm
Макс. скорость траектории X-Y: 170m/min
Макс. ускорение X/Y: 1.2Gm/s²
Точность позиционирования: ±0.03mm
Точность повторного позиционирования: ±0.02mm
Макс. нагрузка стола: 3500Kg
Габариты станка: 16000*5800*2300mm
Мощность генератора: 3/6/12Kw

HLE-2040
Диапазон резки: 4065*2035mm
Ход по X: 4085mm
Ход по Y: 2055mm
Ход по Z: 300mm
Макс. скорость траектории X-Y: 170m/min
Макс. ускорение X/Y: 1.5Gm/s²
Точность позиционирования: ±0.03mm
Точность повторного позиционирования: ±0.02mm
Макс. нагрузка стола: 1800Kg
Габариты станка: 11500*5600*2300mm
Мощность генератора: 3/6/12Kw

HLE-1530
Диапазон резки: 3050*1525mm
Ход по X: 3070mm
Ход по Y: 1545mm
Ход по Z: 300mm
Макс. скорость траектории X-Y: 170m/min
Макс. ускорение X/Y: 1.5Gm/s²
Точность позиционирования: ±0.03mm
Точность повторного позиционирования: ±0.02mm
Макс. нагрузка стола: 1000Kg
Габариты станка: 9200*5000*2300mm
Мощность генератора: 3/6/12Kw

HLE-32130
Диапазон резки: 13000*3200mm
Ход по X: 13040mm
Ход по Y: 3220mm
Ход по Z: 400mm
Макс. скорость траектории X-Y: 100m/min
Макс. ускорение X/Y: 1.0Gm/s²
Точность позиционирования: ±0.03mm
Точность повторного позиционирования: ±0.02mm
Макс. нагрузка стола: 13000/19500Kg
Габариты станка: 30000*6500*2500mm
Мощность генератора: 12/20/30/40/60/80Kw

Технические характеристики
  • Название серии: HLE (High-Performance Series)
  • Точность позиционирования (типично для всех моделей): ±0.03mm
  • Точность повторного позиционирования (типично): ±0.02mm
  • Макс. скорость траектории X-Y: до 170m/min (стандартные модели), 100m/min для HLE-32130
  • Макс. ускорение X/Y: обычно 1.2Gm/s², до 1.5Gm/s² для некоторых средних моделей, 1.0Gm/s² для наибольшей модели
  • Варианты мощности лазера (в зависимости от модели): 3Kw, 6Kw, 12Kw, 20Kw, 30Kw, 40Kw, 50Kw, 60Kw, 80Kw
  • Макс. нагрузка стола: от 1000Kg (HLE-1530) до 19500Kg (HLE-32130)
  • Ход по Z варьируется в зависимости от модели (обычно 300–430mm)
  • Конструкция: портальный двойной привод, высокожёсткое шасси с отпуском для снятия напряжений
  • Интерфейс: эргономичный пользовательский интерфейс с библиотекой параметров и защитой головки от столкновений
