Сервоэлектрический листогибочный пресс PBE series

с высокой скоростьюкомпактныйсверхточный

Обзор продукта
Электрический серво листогиб высокой скорости и высокой точности, предназначенный для гибки малых и средних деталей. Полностью электрический, безмасляный привод снижает энергопотребление и объем обслуживания. Кронштейновое (консольное) управление с регулируемой высотой рабочего стола улучшает доступ оператора и настройку оснастки. Компактные габариты упрощают интеграцию в производственные линии и транспортировку.

Доступные модели

• PBE-25/850
• PBE-35/1250
• PBE-60/2050
• PBE-110/3100

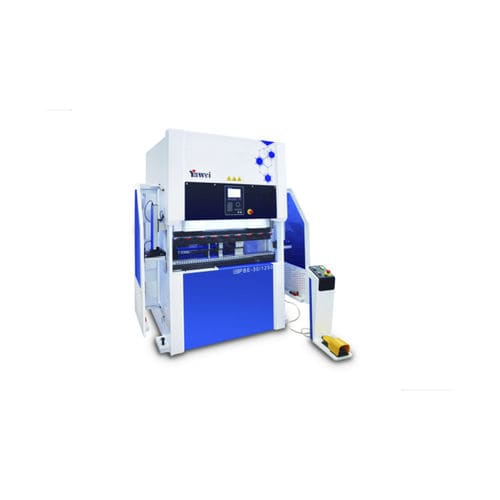

• PBED-35/1250
• PBED-60/2050

Технические характеристики по моделям
PBED-35/1250
Номинальная сила: 350 kN
Длина стола A: 1250 mm
Расстояние между колоннами B: 1050 mm
Глубина горловины D: 250 mm
Ход ползуна C: 150 mm
Высота установки E: 480 mm
Скорость ползуна: 200 mm/s; 30 mm/s; 200 mm/s
Мощность двигателя: 6.3*2
Габаритные размеры L×W×H: 1790×1350×2380 mm
Вес: 3000 kg

PBE-110/3100
Номинальная сила: 1100 kN
Длина стола A: 3100 mm
Расстояние между колоннами B: 2600 mm
Глубина горловины D: 410 mm
Ход ползуна C: 215 mm
Высота установки E: 600 mm
Скорость ползуна: 180 mm/s; 30 mm/s; 180 mm/s
Мощность двигателя: 37*2
Габаритные размеры L×W×H: 3580×1570×2715 mm
Вес: 7500 kg

PBE-60/2050
Номинальная сила: 600 kN
Длина стола A: 2050 mm
Расстояние между колоннами B: 1750 mm
Глубина горловины D: 350 mm
Ход ползуна C: 190 mm
Высота установки E: 495 mm
Скорость ползуна: 200 mm/s; 30 mm/s; 200 mm/s
Мощность двигателя: 15*2
Габаритные размеры L×W×H: 2800×1485×2400 mm
Вес: 5500 kg

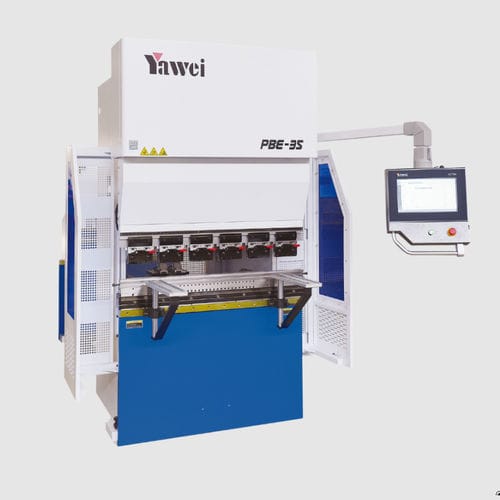

PBE-35/1250
Номинальная сила: 350 kN
Длина стола A: 1250 mm
Расстояние между колоннами B: 1050 mm
Глубина горловины D: 250 mm
Ход ползуна C: 150 mm
Высота установки E: 480 mm
Скорость ползуна: 200 mm/s; 30 mm/s; 200 mm/s
Мощность двигателя: 7.5*2
Габаритные размеры L×W×H: 1940×1500×2380 mm
Вес: 3000 kg

PBE-25/850
Номинальная сила: 250 kN
Длина стола A: 850 mm
Расстояние между колоннами B: 900 mm
Глубина горловины D: 250 mm
Ход ползуна C: 190 mm
Высота установки E: 520 mm
Скорость ползуна: 200 mm/s; 30 mm/s; 200 mm/s
Мощность двигателя: 11 kW
Габаритные размеры L×W×H: 1790×1320×2340 mm
Вес: 3000 kg

PBED-60/2050
Номинальная сила: 600 kN
Длина стола A: 2050 mm
Расстояние между колоннами B: 1750 mm
Глубина горловины D: 350 mm
Ход ползуна C: 190 mm
Высота установки E: 495 mm
Скорость ползуна: 200 mm/s; 30 mm/s; 200 mm/s
Мощность двигателя: 9.5*2
Габаритные размеры L×W×H: 2800×1485×2600 mm
Вес: 5500 kg

Ключевые преимущества

• Полностью электрический, безмасляный серводвигатель для снижения энергопотребления и обслуживания.
• Высокая скорость и точность, пригодна для гибки мелких и средних деталей.
• Кронштейновое управление и регулируемая высота стола для удобного доступа оператора и быстрой переналадки.
• Компактные габариты и несколько моделей для соответствия различным производственным требованиям.

Технические характеристики

• Серия PBE/PBED охватывает номинальные силы от 250 kN до 1100 kN и длины столов от 850 mm до 3100 mm.
• Глубина горловины (D): 250 mm / 350 mm / 410 mm в зависимости от модели; ход ползуна (C): 150–215 mm.
• Многоступенчатые скорости ползуна (например: 200 mm/s, 30 mm/s); высота установки E обычно 480–600 mm.
• Мощность двигателей и габариты зависят от модели — см. спецификации по моделям для подробностей.
