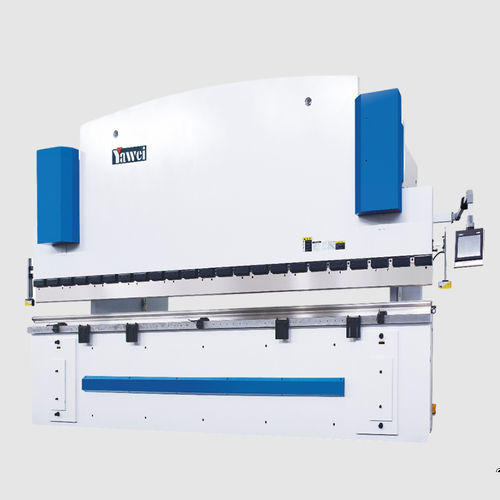

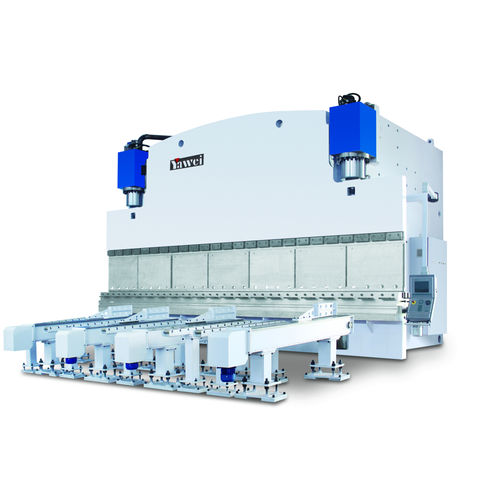

Сервогидравлический листогибочный пресс PBH(A) series

ЧПУбольшого размерасверхточный

Описание продукта
Стальной лист в качестве сырья, обработанный на крупном пятиосевом обрабатывающем центре для обеспечения точности конструкции и взаимной подгонки деталей.
Электро-гидравлическая серво-система с замкнутым контуром управления для синхронного перемещения ползуна.
Направление ползуна на двойной направляющей с самосмазывающимся материалом для длительной точности.
Рабочий стол оснащён системой предварительного прогиба (crowning) и механизмом компенсации деформации горловины для обеспечения точности гибки.
Гидроцилиндры с шарнирной плавающей опорой и специальной направляющей штока для высокой устойчивости к эксцентрическим нагрузкам.
Задний упор (backgauge) приводится в движение цифровым AC сервоприводом, передача — прецизионный шариковинтовой механизм, направляющие — линейные рельсы.

Доступные модели

• PBH(A)-160/5100
• PBH(A)-220/5100
• PBH(A)-220/6100
• PBH(A)-300/5100
• PBH(A)-300/6200
• PBH(A)-400/4100
• PBH(A)-400/5100
• PBH(A)-400/6200
• PBH(A)-500/4100
• PBH(A)-500/5100
• PBH(A)-500/6200
• PBH(A)-500/8200
• PBH(A)-630/4100
• PBH(A)-630/5100
• PBH(A)-630/6200
• PBH(A)-630/8200
• PBH(A)-800/6200
• PBH(A)-800/8200
• PBH(A)-1000/6200
• PBH(A)-1000/8200
• PBH(A)-1200/6200
• PBH(A)-1200/8200
• PBH(A)-1200/12000
• PBH(A)-1600/8200
• PBH(A)-1600/12000
• PBH(A)-2000/12000
• PBH(A)-2500/12000
• PBH(A)-3000/12000

Характеристики выбранной модели (PBH(A)-160/5100)
Номинальная сила: 1600 кН
Длина стола A: 5100 мм
Ширина между колоннами B: 4200 мм
Глубина горловины D: 410 мм
Ход ползуна C: 215 мм
Максимальная высота открытия: 450 мм
Скорости ползуна: 120 мм/с, 10 мм/с, 90 мм/с
Мощность электродвигателя: 11 кВт
Объём бака: 400 л
Габаритные размеры L*W*H: 5400*1850*3350 мм
Масса машины: 20000/17200 кг

Другие примерные спецификации (кратко)
PBH(A)-220/5100: Номинальная сила 2200 кН; Длина стола 5100 мм; Между колоннами 4200 мм; Горловина 410 мм; Ход 215 мм; Макс. высота 450 мм; Скорости 120/9/100 мм/с; Мощность 15 кВт; Бак 500 л; Габариты 5400*1860*3380 мм; Вес 23000/20000 кг.
PBH(A)-220/6200: Номинальная сила 2200 кН; Длина стола 6200 мм; Между колоннами 5100 мм; Горловина 410 мм; Ход 215 мм; Макс. высота 450 мм; Скорости 120/9/100 мм/с; Мощность 15 кВт; Бак 500 л; Габариты 6500*1850*3430 мм; Вес 28000/23000 кг.
Варианты PBH(A)-300: Номинальная сила до 3000 кН; Типичные длины стола 5100 или 6200 мм; Ход ползуна 265 мм; Макс. высота открытия 500 мм; Мощность 22 кВт; Бак до 750 л; Габариты и масса зависят от конфигурации.
Доступны модели большей грузоподъёмности от 4000 кН до 30000 кН с длинами столов (4100/5100/6200/8200/12000 мм), пропорционально увеличенными межколонными расстояниями и горловинами, увеличенными ходами и высотами открытия, мощностью в мульти-моторных конфигурациях (напр. 2×55 кВт), объёмами бака до нескольких тысяч литров и модельными габаритами/массовыми характеристиками.

Технические характеристики

• Материал и конструкция: стальной лист, обработанный на крупном пятиосевом обрабатывающем центре.
• Гидравлическая система: электро-гидравлическая серво-система с замкнутым контуром управления для синхронного движения ползуна.
• Направление ползуна: двойная направляющая с самосмазывающимся материалом.
• Компенсация рабочего стола: система crowning и компенсация деформации горловины.
• Гидроцилиндр: шарнирная плавающая опора и направляемый шток для высокой устойчивости к эксцентрическим нагрузкам.
• Backgauge: цифровой AC сервомотор, прецизионный шариковинтовой привод, направляющие по линейным рельсам.
• Диапазон номинальных сил: 1600 кН до 30000 кН в различных моделях.
• Примеры ходов ползуна: 215 мм, 265 мм, 315 мм, 410 мм в зависимости от модели.
• Примеры максимальных высот открытия: 450 мм, 500 мм, 520 мм, 620 мм, 720 мм, 720–1250 мм в зависимости от модели.
• Диапазон мощности двигателей: от 11 кВт до мульти-моторных конфигураций (например, 2×90 кВт) в зависимости от модели.
• Объём бака: от 400 л до нескольких тысяч литров в зависимости от модели.
• Доступны различные длины столов и межколонные расстояния для адаптации к различным ширинам гибки (например, 4100, 5100, 6200, 8200, 12000 мм).
