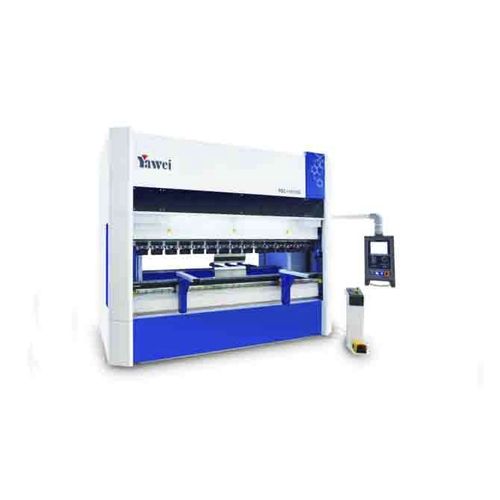

Гидравлический листогибочный пресс PBC series
ЧПУбольшого размерадля цеха

Гидравлический листогибочный пресс - PBC series - JIANGSU YAWEI MACHINE TOOL - ЧПУ / большого размера / для цеха
Гидравлический листогибочный пресс - PBC series - JIANGSU YAWEI MACHINE TOOL - ЧПУ / большого размера / для цеха
Гидравлический листогибочный пресс - PBC series - JIANGSU YAWEI MACHINE TOOL - ЧПУ / большого размера / для цеха - изображение - 2
Добавить в папку «Избранное»
Добавить к сравнению

Характеристики

Привод
гидравлический
Контроль-управление
ЧПУ
Другие характеристики
сверхточный, большого размера, для цеха, высокая мощность
Сила давления

МАКС.: 2 200 kN

МИН.: 500 kN

Длина сгиба

МАКС.: 4 100 mm
(161,4 in)

МИН.: 2 050 mm
(80,7 in)

Мощность двигателя

МАКС.: 21,4 kW
(29,1 hp)

МИН.: 6,2 kW
(8,43 hp)

Длина устройства

МАКС.: 4 640 mm
(183 in)

МИН.: 2 690 mm
(106 in)

Ширина устройства

МАКС.: 1 820 mm
(71,65 in)

МИН.: 1 520 mm
(59,84 in)

Высота устройства

МАКС.: 3 125 mm
(123,03 in)

МИН.: 2 415 mm
(95,08 in)

Вес тюка

МАКС.: 14 000 kg
(30 865 lb)

МИН.: 4 500 kg
(9 921 lb)

Максимальный ход

МАКС.: 265 mm
(10 in)

МИН.: 175 mm
(7 in)

Описание

Обзор продукта
Рабочий стол с механической системой выравнивания (crowning), регулируемой по точкам для обеспечения точности и повторяемости гибочных операций.
Двойная направляющая для ползуна обеспечивает более плавное вертикальное движение и снижает отклонения.
Подвижный упор на линейной направляющей облегчает вертикальную подачу и позиционирование заготовки.
Опции управления и конфигурации обеспечивают расширенные функции при простоте эксплуатации.

Модели
  • PBC-50/2050
  • PBC-80/2550
  • PBC-110/3100
  • PBC-110/4100
  • PBC-160/3100
  • PBC-160/4100
  • PBC-220/3100
  • PBC-220/4100

Технические данные - PBC-50/2050
Давление гибки: 500 kN
Длина гиба A: 2050 мм
Расстояние между колоннами B: 1750 мм
Глубина горловины D: 350 мм
Ход ползуна C: 175 мм
Высота оснастки E: 495 мм
Скорость ползуна: 200 мм/с 18 мм/с 200 мм/с
Мощность главного двигателя: 6,2 kW
Объем масляного бака: 150 L
Габариты L×W×H: 2690 × 1520 × 2415 мм
Вес машины: 4500 кг

Технические данные - PBC-80/2550
Давление гибки: 800 kN
Длина гиба A: 2550 мм
Расстояние между колоннами B: 2150 мм
Глубина горловины D: 350 мм
Ход ползуна C: 175 мм
Высота оснастки E: 495 мм
Скорость ползуна: 200 мм/с 18 мм/с 200 мм/с
Мощность главного двигателя: 8,5 kW
Объем масляного бака: 200 L
Габариты L×W×H: 3130 × 1520 × 2515 мм
Вес машины: 6000 кг

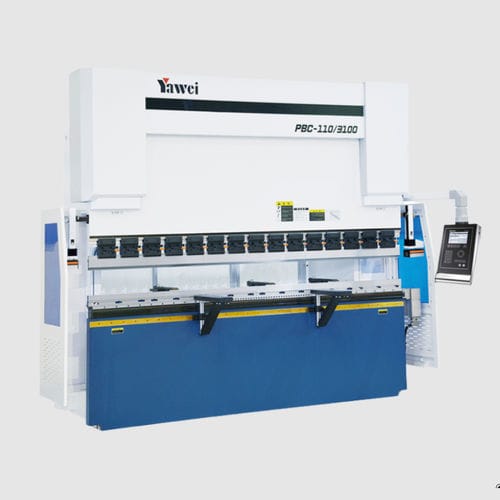

Технические данные - PBC-110/3100
Давление гибки: 1100 kN
Длина гиба A: 3100 мм
Расстояние между колоннами B: 2600 мм
Глубина горловины D: 410 мм
Ход ползуна C: 265 мм
Высота оснастки E: 600 мм
Скорость ползуна: 220 мм/с 18 мм/с 200 мм/с
Мощность главного двигателя: 12,4 kW
Объем масляного бака: 200 L
Габариты L×W×H: 3600 × 1520 × 2850 мм
Вес машины: 8500 кг

Технические данные - PBC-110/4100
Давление гибки: 1100 kN
Длина гиба A: 4100 мм
Расстояние между колоннами B: 3600 мм
Глубина горловины D: 410 мм
Ход ползуна C: 265 мм
Высота оснастки E: 600 мм
Скорость ползуна: 220 мм/с 18 мм/с 200 мм/с
Мощность главного двигателя: 12,4 kW
Объем масляного бака: 300 L
Габариты L×W×H: 4600 × 1520 × 2850 мм
Вес машины: 9200 кг

Технические данные - PBC-160/3100
Давление гибки: 1600 kN
Длина гиба A: 3100 мм
Расстояние между колоннами B: 2600 мм
Глубина горловины D: 410 мм
Ход ползуна C: 265 мм
Высота оснастки E: 600 мм
Скорость ползуна: 200 мм/с 15 мм/с 180 мм/с
Мощность главного двигателя: 17,8 kW
Объем масляного бака: 300 L
Габариты L×W×H: 3620 × 1570 × 3010 мм
Вес машины: 10000 кг

Технические данные - PBC-160/4100
Давление гибки: 1600 kN
Длина гиба A: 4100 мм
Расстояние между колоннами B: 3600 мм
Глубина горловины D: 410 мм
Ход ползуна C: 265 мм
Высота оснастки E: 600 мм
Скорость ползуна: 200 мм/с 15 мм/с 180 мм/с
Мощность главного двигателя: 17,8 kW
Объем масляного бака: 400 L
Габариты L×W×H: 4620 × 1570 × 3060 мм
Вес машины: 11900 кг

Технические данные - PBC-220/3100
Давление гибки: 2200 kN
Длина гиба A: 3100 мм
Расстояние между колоннами B: 2600 мм
Глубина горловины D: 410 мм
Ход ползуна C: 265 мм
Высота оснастки E: 600 мм
Скорость ползуна: 160 мм/с 14 мм/с 160 мм/с
Мощность главного двигателя: 21,4 kW
Объем масляного бака: 300 L
Габариты L×W×H: 3640 × 1820 × 3025 мм
Вес машины: 12300 кг

Технические данные - PBC-220/4100
Давление гибки: 2200 kN
Длина гиба A: 4100 мм
Расстояние между колоннами B: 3600 мм
Глубина горловины D: 410 мм
Ход ползуна C: 265 мм
Высота оснастки E: 600 мм
Скорость ползуна: 160 мм/с 14 мм/с 160 мм/с
Мощность главного двигателя: 21,4 kW
Объем масляного бака: 400 L
Габариты L×W×H: 4640 × 1820 × 3125 мм
Вес машины: 14000 кг

Особенности / Технические характеристики
  • Серия PBC доступна в нескольких конфигурациях: давление гибки от 500 kN до 2200 kN и длины гиба от 2050 мм до 4100 мм.
  • Ключевые размеры: глубина горловины 350 мм или 410 мм; высоты оснастки обычно 495 мм или 600 мм.
  • Ход ползуна варьируется по моделям: 175 мм–265 мм.
  • Диапазон мощности двигателя: 6,2 kW–21,4 kW в зависимости от модели.
  • Объем масляного бака: 150 L–400 L в зависимости от конфигурации.
  • Вес и занимаемая площадь варьируются в зависимости от модели (примеры приведены в технических разделах).
